TPS1H000-Q1

正在供货

产品详情

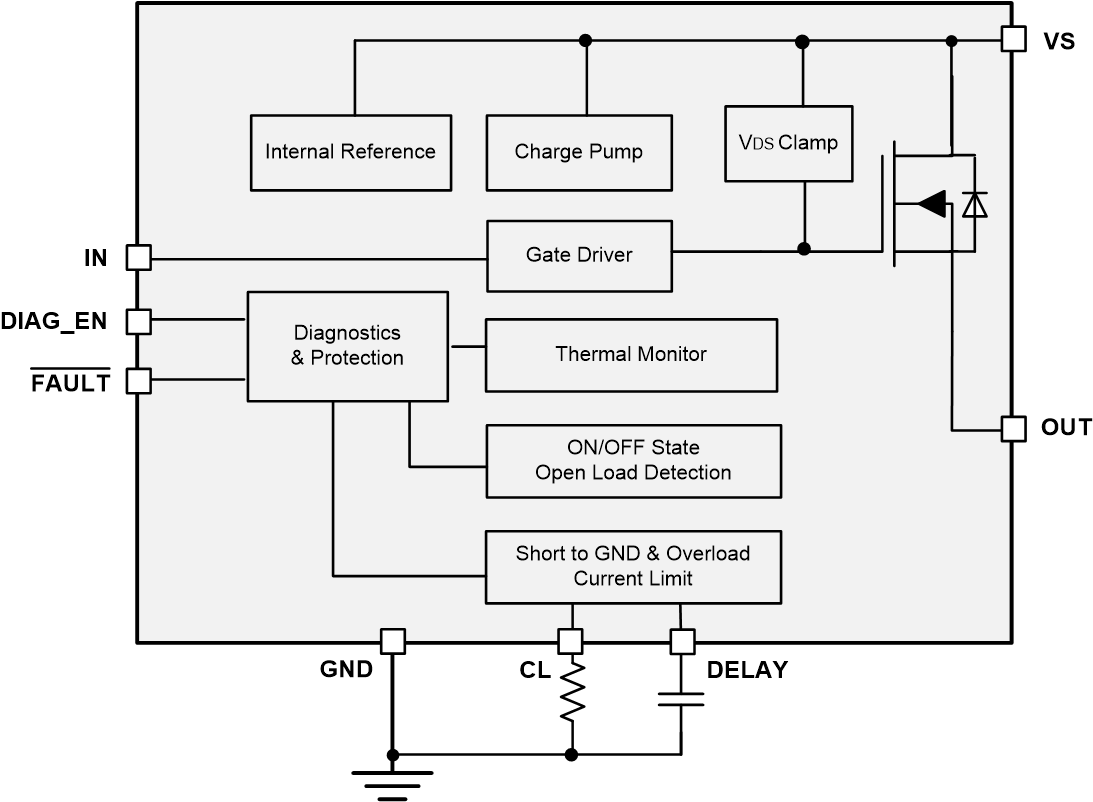

TPS1H000-Q1 器件是受到全面保护的单通道高侧电源开关，具有集成式 1000mΩ NMOS 功率 FET。

可调节电流限制可通过限制浪涌或过载电流来提高系统可靠性。高精度电流限制可增强过载保护，从而简化前沿电源设计。除电流限制以外的其他可配置特性能够在功能、成本和热耗散方面提供相应的设计灵活性。

该器件支持对数字状态输出进行全面诊断。在开启和关闭状态下皆可进行开路负载检测。无论是否具有 MCU，该器件都能正常运行。“独立”模式支持在隔离型系统中使用此器件。

符合汽车应用应用
具有符合 AEC-Q100 标准的下列结果：
- 器件温度 1 级：–40°C 至 125°C 的环境运行温度范围
- 器件人体放电模型 (HBM) 静电防护 (ESD) 分类等级 H2
- 器件 CDM ESD 分类等级 C4B
单通道 1000mΩ 智能高侧开关
宽工作电压：3.4V - 40V
低待机电流：<500nA
可调节电流限制（利用外部电阻器）
- ≥150mA 时：±15%
- ≥300mA 时：±10%
可配置电流限制后的行为
- “保持”模式
- “闭锁”模式（具有可调节的延迟时间）
- “自动重试”模式
支持独立操作（无需 MCU）
保护：
- GND 短路和过载
- 热关断和热振荡
- 用于电感负载的负电压钳位
- GND 损耗和电池损耗
诊断:
- 过载和 GND 短路检测
- 开路负载和电池短路检测（开启或关闭状态下）
- 热关断和热振荡

Number of channels	1
Operating voltage (max) (V)	40
Operating voltage (min) (V)	4
Ron (typ) (mΩ)	1000
Imax (A)	0.9
Current limit (min) (A)	0.05
Current limit (max) (A)	1
Current limit type	Adjustable
Current limit accuracy	+/- 10% @ 0.15A
FET	Internal
Features	Digital output, Programmable current limit
Operating temperature range (°C)	-40 to 125
Function	Adjustable current limit, Automotive load dump compatibility, Current monitoring, Inductive load compatibility, Inrush current control, Short circuit protection, Thermal shutdown
Rating	Automotive

HVSSOP (DGN)

14.7 mm² 3 x 4.9
