TPS7A47-Q1

正在供货

产品详情

TPS7A47-Q1 器件是一款正电压 (35V)、超低噪声 (4.2µV_RMS) 低压降线性稳压器 (LDO)，具有 1A 负载电流灌入能力。

TPS7A47-Q1 输出电压可通过用户可编程印刷电路板 (PCB) 布局（高达 20.5V）进行配置，也可以使用外部反馈电阻器进行调节。

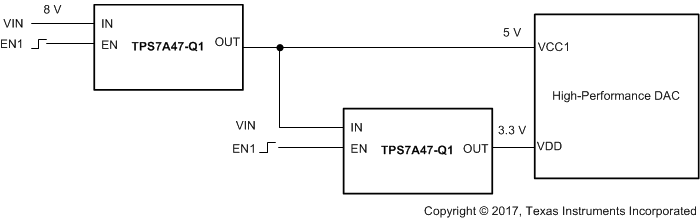

TPS7A47-Q1 采用双极技术进行设计，主要用于高精度、高精密仪表应用，在这些应用中干净的电压轨对于最大程度地提高系统性能而言至关重要。此特性使得该器件非常适用于为运算放大器、模数转换器 (ADC)、数模转换器 (DAC) 和其他高性能模拟电路供电。

此外，TPS7A47-Q1 还非常适用于后置直流/直流转换器稳压。通过滤除直流/直流开关转换所固有的输出电压纹波，可确保在灵敏仪表、音频和射频应用中实现最高的系统性能。

符合汽车应用要求
符合 AEC-Q100 标准，其中包括以下内容：
- 器件温度 1 级：–40°C 至 125°C 的环境工作温度范围
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C4A
输入电压范围：3V 至 35V
工作结温范围：
–40°C 至 +145°C
输出电压噪声：
4.2µV_RMS (10Hz–100kHz)
电源抑制比：
- 82dB (100Hz)
- ≥ 55dB (10Hz–10MHz)
两个输出电压模式：
- ANY-OUT™版本（经由 PCB 布局进行配置的用户可编程输出）：
  - 输出电压范围：1.4V 至 20.5V
- 可调节运行：
  - 输出电压范围：1.4V 至 34V
输出电流：1A
热阻：θ_JA = 31.1°C/W
压差：1A 时为 307mV
与 CMOS 逻辑电平兼容的使能引脚
内置固定电流限制和
热关断

Output options	Adjustable Output, Fixed Output
Iout (max) (A)	1
Vin (max) (V)	36
Vin (min) (V)	3
Vout (max) (V)	34
Vout (min) (V)	1.4
Noise (µVrms)	4
Iq (typ) (mA)	0.58
Thermal resistance θJA (°C/W)	31.1
Rating	Automotive
Load capacitance (min) (µF)	10
Regulated outputs (#)	1
Features	Enable
Accuracy (%)	2.5
PSRR at 100 KHz (dB)	60
Dropout voltage (Vdo) (typ) (mV)	216
Operating temperature range (°C)	-40 to 125

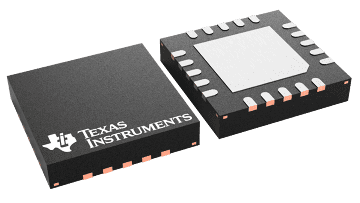

VQFN (RGW)

25 mm² 5 x 5
