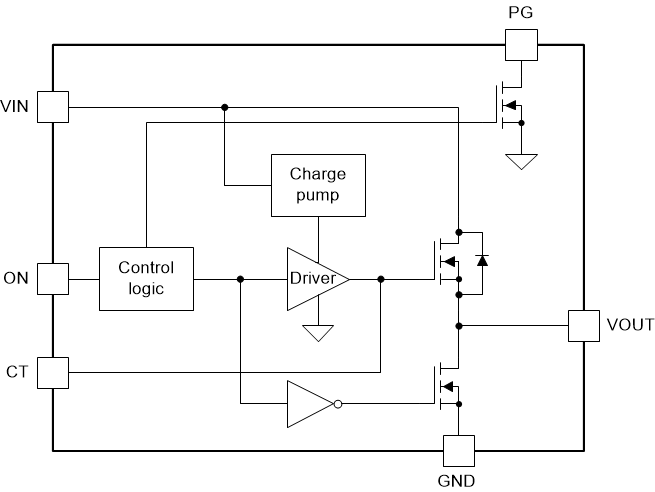

TPS22971是一款节省空间的单通道负载开关，具有受控和可调节的接通转换率和集成的电源正常指示器。该器件包括一个 N 通道金属氧化物半导体场效应晶体管 (MOSFET)，可在 0.65V 至 3.6V 的低输入电压范围内运行，可支持 3A 的最大持续电流。6.7mΩ 的低导通电阻可最大限度降低功耗和整个负载开关的压降。开关可由一个打开和关闭输入 (ON) 控制，此输入可与低压控制信号直接连接。

默认情况下，TPS22971 有快速打开时间，以最大程度减少系统启动和等待时间。也可以减小可调节转换率以限制浪涌电流。电源正常 (PG) 信号在内部监控栅极阈值，并指示开关何时完全接通电源。禁用开关时，一个 150Ω 的片上电阻可快速将输出电压对地放电，防止其浮动。

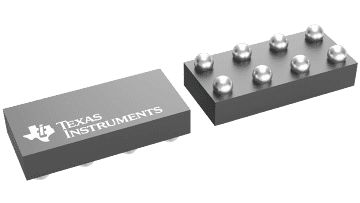

TPS22971 采用超小型节省空间的 8 引脚 WCSP 封装，可在 –40°C 至 105°C 的大气温度范围内运作，并集成了热关断和关闭功能，以防过热。
