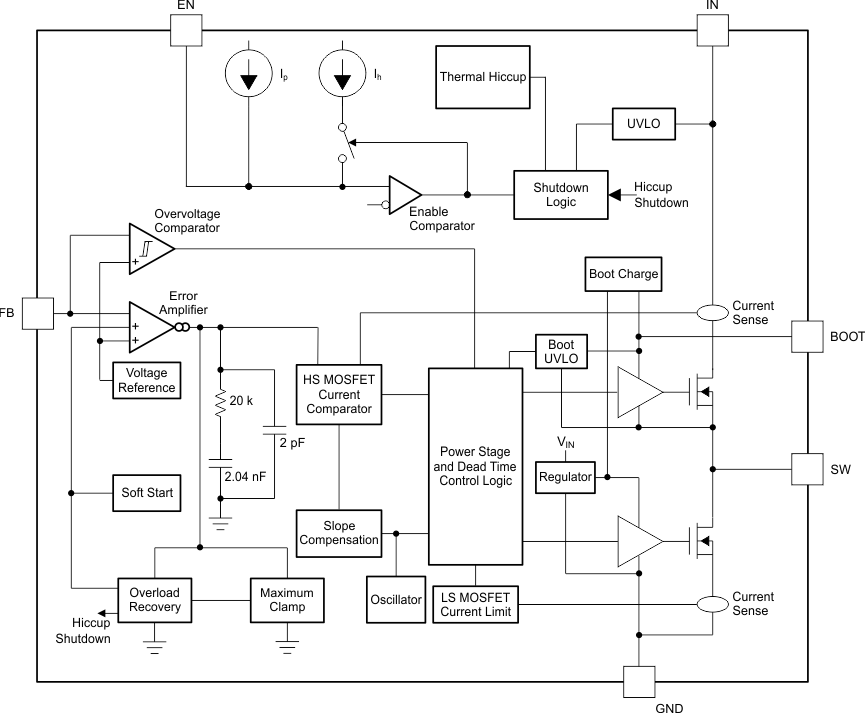

TPS54308 是一款输入电压范围为 4.5V 至 28V 的 3A 同步降压转换器。该器件包含两个集成式开关 FET 并且具备内部回路补偿和 5ms 内部软启动功能，可减少元件数量。
通过集成 MOSFET 并采用 SOT-23 封装，TPS54308 可实现高功率密度，并且在 PCB 上的占用空间非常小。
在轻负载条件下，TPS54308 以强制连续导通模式 (FCCM) 运行。开关频率在整个负载范围内维持在一个几乎恒定的水平。
两个高侧 MOSFET 内的逐周期电流限制可在过载情况下保护转换器，并通过低侧 MOSFET 续流电流限制防止电流失控，增强限制效果。当过流持续时间超出预设时间时，将触发断续模式保护功能。
| Vin (min) (V) | 4.5 |
| Vin (max) (V) | 28 |
| Vout (min) (V) | 1 |
| Vout (max) (V) | 26 |
| Iout (max) (A) | 3 |
| Iq (typ) (mA) | 0.3 |
| Switching frequency (min) (kHz) | 350 |
| Switching frequency (max) (kHz) | 350 |
| Features | Enable, Forced PWM, Pre-Bias Start-Up, Soft Start Fixed, Synchronous Rectification, UVLO adjustable |
| Operating temperature range (°C) | -40 to 125 |
| Rating | Catalog |
| Regulated outputs (#) | 1 |
| Control mode | current mode |
| Duty cycle (max) (%) | 100 |
| Type | Converter |
| SOT-23-THN (DDC) | 6 | 8.12 mm² 2.9 x 2.8 |
