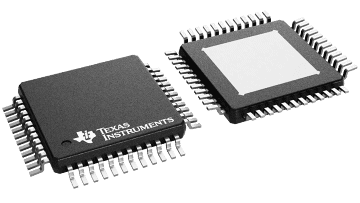

TPS92662-Q1 LED 矩阵管理器器件通过提供单个像素级 LED 控制来实现完全动态的自适应照明解决方案。

该器件的 3 个串联集成开关各有 4 个子灯串，可绕过单个 LED。各个子灯串允许器件接受单个或多个电流源。它还允许并联多达 4 个开关，用于绕过高电流 LED。

使用主微控制器通过多点通用异步接收器发送器 (UART) 串行接口来控制和管理 TPS92662-Q1 器件。串行接口支持使用 CAN 收发器，适用于更可靠稳健的物理层。I²C 通信接口用于从存储系统校准数据的外部 EEPROM 读取数据或向其中写入数据。

具有两个多路复用输入的板载 8 位 ADC 可用于系统温度补偿，并用于测量分级值，从而实现 LED 分级和编码。

内部电荷泵轨为 LED 旁路开关提供栅极驱动电压。旁路开关的低电阻 (R_DS(on)) 可最大程度地减少传导损耗和功率耗散。

灯串中每个 LED 的相移和脉冲宽度是可编程的。该器件使用内部寄存器来调节 PWM 频率。可以对多个器件进行同步。在 PWM 调光操作过程中，开关转换具有可编程的压摆率，用于缓解 EMI 问题。

该器件具有开路 LED 保护功能（阈值可编程）。串行接口会报告开路 LED 或短路 LED 故障。
