TPS65218D0 是一款单片电源管理 IC (PMIC)，专为支持便携式（锂离子电池）和非便携式（5V 适配器）应用中的 AM335x 和 AM438x 系列处理器 而设计。此器件的额定工作温度范围为 -40°C 至 +105°C，非常适合各种工业 应用。

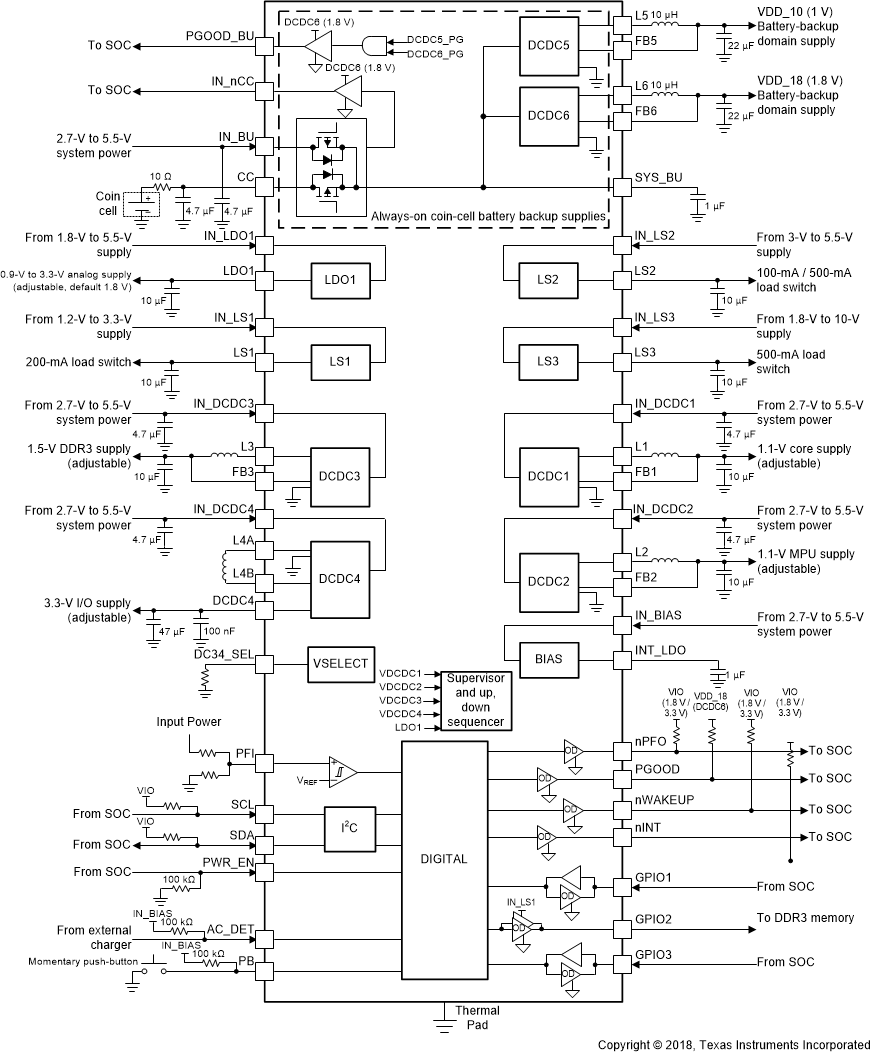

TPS65218D0 经过专门设计，以便为 AM438x 处理器的所有功能提供电源管理。直流/直流转换器 DCDC1 至 DCDC4 分别专门为内核、MPU、DDR 内存以及 3.3V 模拟和 I/O 供电。LDO1 为处理器提供 1.8V 模拟电压和 I/O。GPIO1 和 GPO2 可实现内存复位，GPIO3 可实现 DCDC1 和 DCDC2 转换器的热复位（仅限 335x）利用 I²C 接口，用户可以启用和禁用所有电压稳压器、负载开关 和 GPIO。此外，可以通过 I²C 对 UVLO 和监控器电压阈值、加电序列和断电序列进行编程。也可监控因过热、过流和欠压引起的中断。该监控器可监测 DCDC1 到 DCDC4 以及 LDO1。监控器具有两种设置，一种针对典型的欠压容差 (STRICT = 0b)，一种针对很小的欠压和过压容差 (STRICT = 1b)。电源正常信号指示五个电压稳压器正常调节。

三个迟滞降压转换器专门用于为处理器内核、MPU 和 DDRx 内存供电。每个转换器的默认输出电压均可通过 I²C 接口来调节。DCDC1 和 DCDC2 采用动态电压调节，可在处理器的所有操作点供电。DCDC1 和 DCDC2 还具有可编程的压摆率，有助于保护处理器组件。DCDC3 在处理器处于休眠模式时仍然可得到供电，从而保持向 DDRx 内存供电。如果系统电源出现故障或被禁用，则备用电源为处理器的 tamper、RTC 或者这两个域提供 2 个降压转换器。如果 PMIC 同时连接了系统电源和纽扣电池，则不会消耗纽扣电池的电量。独立的电源正常信号可监测备用转换器。备用电池监视器可用于确定纽扣电池的电量。

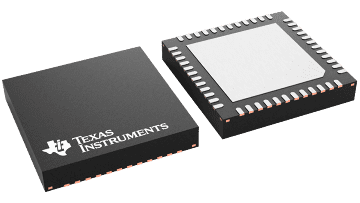

TPS65218D0 器件采用 48 引脚 VQFN 封装（6mm × 6mm，0.4mm 间距）。
