TPL7407LA

TPL7407LA

正在供货

30V、7 通道 NMOS 阵列低侧驱动器

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

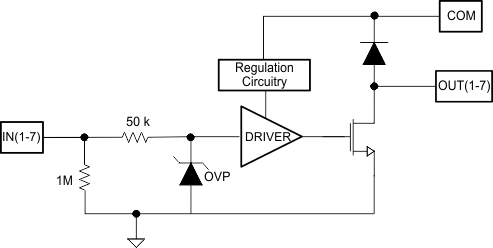

TPL7407LA 是一款高压大电流 NMOS 晶体管阵列。这个器件包含 7 个具有高压输出的 NMOS 晶体管,这些晶体管具有针对开关电感负载的共阴极钳位二极管。单个 NMOS 通道的最大漏极电流额定值为 600mA。器件添加了新的调节和驱动电路,可在全部 GPIO 范围(1.8V 至 5V)提供最大驱动能力。这些晶体管还可以通过采用并联方式来提供更高的电流。

与双极达林顿实现相比,TPL7407LA 的主要优势在于其具有改进的效率和更低的泄漏。借助于较低的 VOL,功率耗散比传统继电器驱动器减少一半,每通道的电流低于 250mA。

  • 600mA 额定漏极电流(每通道)
  • 改进了 7 通道达林顿晶体管阵列的 CMOS 引脚对引脚(例如:ULN2003A)
  • 功耗(极低 VOL
    • 电流为 100mA 时,VOL 低于达林顿晶体管阵列的四分之一
  • 输出泄露极低,每通道小于 10nA
  • 扩展工作环境温度范围:
    TA = –40°C 至 +125°C
  • 高压输出 30V
  • 与 1.8V 和 5V 微控制器和逻辑接口兼容
  • 用于提供电感反冲保护的内部自振荡二极管
  • 可借助输入下拉电阻器实现三态输入驱动器
  • 用来消除嘈杂环境中的杂散运行的输入 RC 缓冲器
  • 电感负载驱动器 应用
  • ESD 保护性能超出 JESD 22 标准
    • 2kV HBM,500V CDM
  • 采用 16 引脚 SOIC 和 TSSOP 封装
Drivers per package7
Switching voltage (max) (V)32
Output voltage (max) (V)30
Peak output current (A)0.5
Delay time (typ) (ns)250
Input compatibilityCMOS, TTL
Vol at lowest spec current (typ) (mV)210
Iout/ch (max) (mA)600
Iout_off (typ) (µA)0.01
RatingCatalog
Operating temperature range (°C)-40 to 125
FETInternal
Imax (A)0.6
Device typeLow-side switches
FunctionAutomotive load dump compatibility, Inductive load compatibility
SOIC (D)1659.4 mm² 9.9 x 6
TSSOP (PW)1632 mm² 5 x 6.4
