TPS57112C-Q1

正在供货

产品详情

TPS57112C-Q1 器件是一款具有两个集成 MOSFET 的全功能 6V、2A 同步降压电流模式转换器。

TPS57112C-Q1 器件集成了 MOSFET，通过实施电流模式控制来减少外部组件数量，通过启用高达 2MHz 的开关频率来减小电感器尺寸，并借助小型 3mm × 3mm 热增强型 QFN 封装最大限度减小 IC 尺寸，从而实现小型设计。

TPS57112C-Q1 器件可在工作温度范围内以 ±1% 的电压基准 (V_ref) 为多种负载提供精确调节。

集成式 12mΩ MOSFET 和 515µA（典型值）的电源电流，可最大限度提升效率。使用使能引脚进入关断模式，可将电源电流降低至 5.5µA（典型值）。

内部欠压锁定设置为 2.45V，但通过使能引脚上的电阻器网络来设定阈值，可提高该设置。缓启动引脚可控制输出电压启动斜升。一个开漏电源正常信号表示输出处于其标称电压值的 93% 至 107% 之内。

频率折返和热关断功能负责在过流情况下保护器件。

符合汽车类应用要求
具有符合 AEC-Q100 标准的下列特性：
- 器件温度等级 1：–40°C 至 +125°C 的环境工作温度范围
- 器件 HBM ESD 分类等级 H2
- 器件 CDM ESD 分类等级 C3B
两个可在 2A 负载下获得高效率的 12mΩ（典型值）MOSFET
200kHz 至 2MHz 开关频率
在工作温度范围（–40°C 至 +150°C）内具有 0.8V ± 1% 电压基准
与外部时钟同步
可调缓启动和排序
欠压 (UV) 和过压 (OV) 电源正常输出
–40°C 至 +150°C 的工作结温范围
热增强型 3mm × 3mm 16 引脚 WQFN 封装
与 TPS54418 引脚兼容

Vin (min) (V)	2.95
Vin (max) (V)	6
Vout (min) (V)	0.8
Vout (max) (V)	4.5
Iout (max) (A)	2
Iq (typ) (mA)	0.515
Switching frequency (min) (kHz)	200
Switching frequency (max) (kHz)	2000
Features	Enable, Forced PWM, Frequency synchronization, Power good
Operating temperature range (°C)	-40 to 125
Rating	Automotive
TI functional safety category	Functional Safety-Capable
Regulated outputs (#)	1
Control mode	current mode
Duty cycle (max) (%)	100
Type	Converter

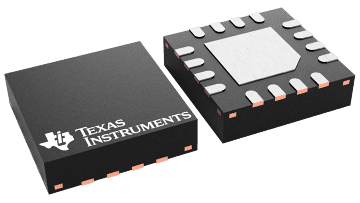

WQFN (RTE)

9 mm² 3 x 3
