TPS61253x 器件为电池供电类便携式应用提供了一个电源解决方案。该器件具有 2.3V 至 5.5V (TPS61253A) 或 2.5V 至 5.5V (TPS61253E) 的输入电压，可支持由锂离子电池（具有扩展电压范围）供电的应用。可提供的不同固定输出电压版本包括 4.5V、4.7V、5V、5.2V 和 5.25V 版本。TPS61253x 可通过放电后电压低至 3V 的电池提供高达 1500mA 的负载电流。

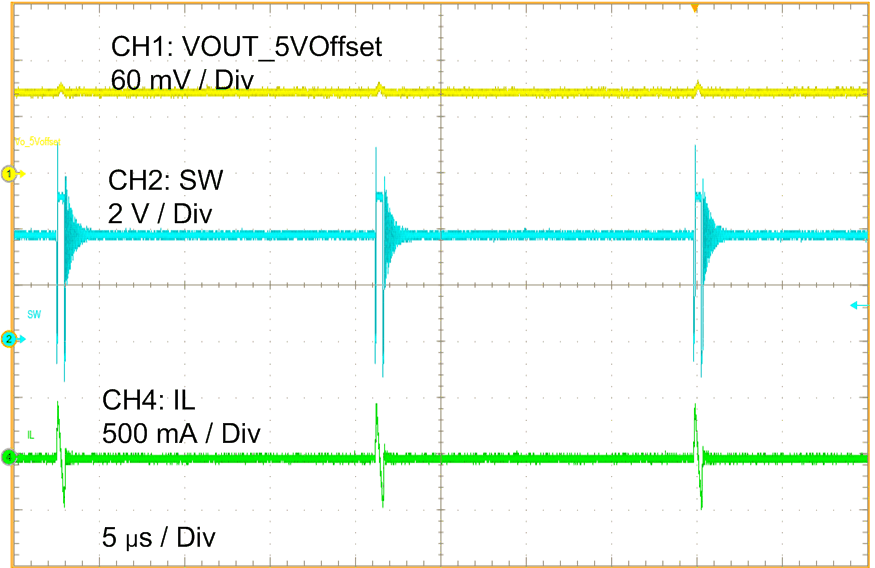

TPS61253x 的典型工作开关频率为 3.8MHz。TPS61253x 可灵活地配置为自动 PFM 模式、强制 PWM 模式或超声波模式。自动 PFM 模式可以在轻负载时获得高效率。强制 PWM 工作模式可使开关频率在整个负载范围内保持恒定。超声波模式可在任何负载条件下保持开关频率始终大于 25kHz，从而避免噪声。
TPS61253x 具有 600µs 的内置软启动时间，从而能够避免启动时的浪涌电流。当输出短接时，该器件将进入间断模式，并可在短接结束后自动恢复。在关断期间，负载与输入端完全断开，消耗的电流最高为 1.3µA。
| Topology | Boost |
| Vin (min) (V) | 2.3 |
| Vin (max) (V) | 5.5 |
| Vout (min) (V) | 5 |
| Vout (max) (V) | 5 |
| Switch current limit (typ) (A) | 4 |
| Type | Converter |
| Regulated outputs (#) | 1 |
| Switching frequency (min) (kHz) | 3800 |
| Switching frequency (max) (kHz) | 3800 |

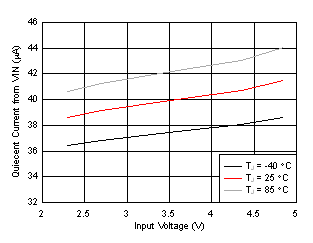

| Iq (typ) (mA) | 0.05 |
| Features | Enable, Light Load Efficiency, Load Disconnect, Synchronous Rectification |
| Duty cycle (max) (%) | 100 |
| Operating temperature range (°C) | -40 to 125 |
| Rating | Catalog |

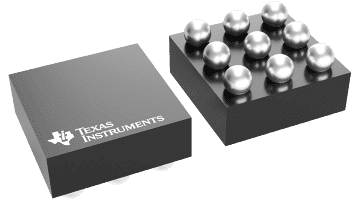

| DSBGA (YFF) | 9 | 1.96000000000000028000000000000001 mm² 1.4000000000000001 x 1.4000000000000001 |
