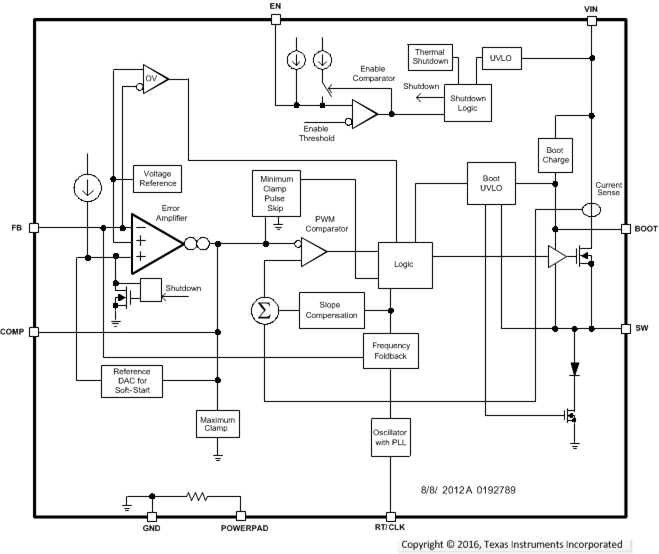

TPS54560B-Q1 是一款配有集成型高侧 MOSFET 的 60V、5A 降压稳压器。按照 ISO 7637 标准，此器件能够耐受的抛负载脉冲高达 65V。电流模式控制提供了简单的外部补偿和灵活的组件选择。一个低纹波脉冲跳跃模式将无负载时的电源电流减小至 146µA。当启用引脚被拉至低电平时，关断电源电流被减少至 2µA。
欠压闭锁在内部设定为 4.3V，但可用使能引脚将之提高。输出电压启动斜升由内部控制以提供一个受控的启动并且消除过冲。
宽开关频率范围可实现对效率或者外部组件尺寸的优化。输出电流是受限的逐周期电流。频率折返和热关断在过载条件下保护内部和外部组件。

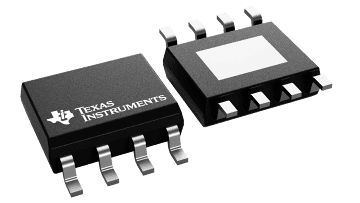

TPS54560B-Q1 可提供 8 引脚热增强型 HSOP PowerPAD™ 封装。
| Vin (min) (V) | 4.5 |
| Vin (max) (V) | 60 |
| Vout (min) (V) | 0.8 |
| Vout (max) (V) | 58.8 |
| Iout (max) (A) | 5 |
| Iq (typ) (mA) | 0.146 |
| Switching frequency (min) (kHz) | 100 |
| Switching frequency (max) (kHz) | 2500 |
| Features | Enable, Frequency synchronization, Light Load Efficiency, Over Current Protection, Pre-Bias Start-Up, Wettable flanks package |
| Operating temperature range (°C) | -40 to 125 |
| Rating | Automotive |
| Regulated outputs (#) | 1 |
| Control mode | current mode |
| Duty cycle (max) (%) | 98 |
| Type | Converter |
| HSOIC (DDA) | 8 | 29.4 mm² 4.9 x 6 |
