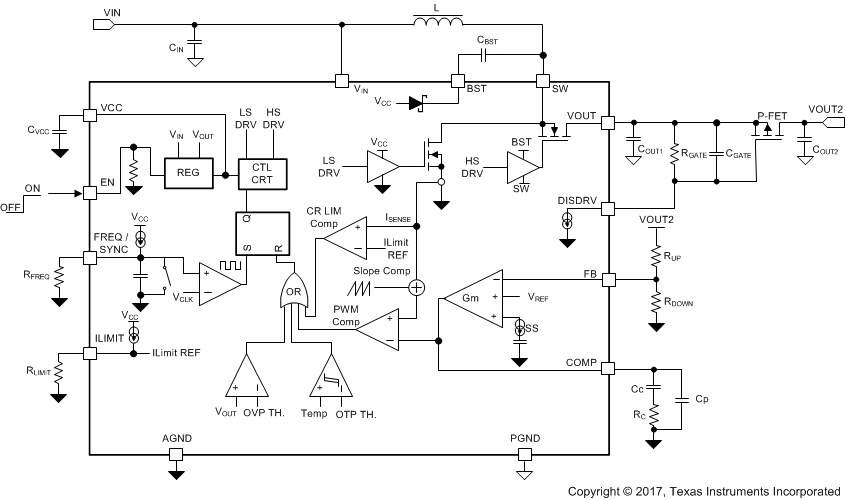

TPS61178x 系列是内置了栅极驱动器（以实现负载断开功能）的 20V 同步升压转换器。TPS61178x 集成了两个低导通电阻的功率 FET：一个 16mΩ 开关 FET 和一个 16mΩ 整流器 FET。
TPS61178x 使用具有集成斜坡补偿功能的固定频率峰值电流模式控制。在轻负载时，TPS61178 进入自动 PFM 模式，而 TPS611781 处于强制 PWM 模式。

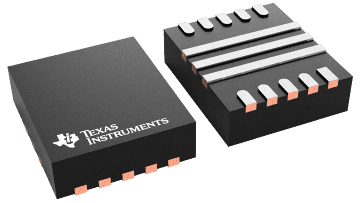

TPS61178x 可以在关断时将输出与输入侧隔离。输出短接后，它将进入间断模式以减小热应力，并可在短接结束后自动恢复。此外，TPS61178x 还具有 OVP 和过热保护以避免故障运行。TPS61178x 采用 3.0mm x 3.5mm 13 引脚 VQFN 封装，具有增强的热耗散性能。
| Topology | Boost |
| Vin (min) (V) | 2.7 |
| Vin (max) (V) | 20 |
| Vout (min) (V) | 4.5 |
| Vout (max) (V) | 20 |
| Switch current limit (typ) (A) | 8 |
| Type | Converter |
| Regulated outputs (#) | 1 |
| Switching frequency (min) (kHz) | 200 |
| Switching frequency (max) (kHz) | 2200 |
| Iq (typ) (mA) | 0.23 |
| Features | Adjustable current limit, Enable, Frequency synchronization, Light Load Efficiency, Load Disconnect, Synchronous Rectification |
| Duty cycle (max) (%) | 90 |
| Operating temperature range (°C) | -40 to 85 |
| Rating | Catalog |
| VQFN-HR (RNW) | 13 | 10.5 mm² 3.5 x 3 |
