LM25141-Q1

正在供货

产品详情

LM25141-Q1 是一款同步降压转换器，适用于高电压宽输入电压降压稳压器应用。控制方法为峰值电流模式控制。电流模式控制可提供内部线路前馈、逐周期电流限制和简化的环路补偿。LM25141-Q1 具有压摆率控制功能，能够轻松满足 CISPR 和汽车 EMI 要求。

LM25141-Q1 有两种开关频率可选：2.2MHz 和 440kHz。栅极驱动器具有压摆率控制功能，可通过调整来降低 EMI。

在轻负载或无负载条件下，LM25141-Q1 通过以跳周期模式运行来提升低功耗效率。LM25141-Q1 具备能够自动切换至外部偏置电源的高电压偏置稳压器，可以降低来自 V_IN 的 I_Q 电流。其他功能包括频率同步、逐周期电流限制、持续过载情况下的间断模式故障保护以及电源正常输出。

符合面向汽车应用的 AEC-Q100 标准：
- 器件温度等级 1：环境工作温度范围为 –40°C 至 +125°C
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C4B
V_IN 3.8V 至 42V（绝对最大值 47V）
输出：固定电压 3.3V、5V 或可调电压
1.5V 至 15V（精度 ±0.8%）
通过改变模拟电压或 RT 电阻实现可选频移
符合 CISPR 25 / EN 55025 EMI 标准
- 2.2MHz 或 440kHz 固定开关频率，精度为 ±5%
- 具有压摆率控制的高侧和低侧栅极驱动器
- 可选扩展频谱
可选择与外部时钟保持同步
关断模式 I_Q：10µA（典型值）
低功耗待机模式 I_Q：35µA（典型值）
限流阈值为 75mV，精度为 ±0.9%
外部电阻或 DCR 电流感测
输出使能逻辑输入
针对持续过载条件的断续模式
电源正常指示输出
可选二极管仿真或强制 PWM
具有可湿性侧面的 VQFN-24 封装
使用 LM25141-Q1 并借助 WEBENCH^® 电源设计器创建定制设计

Vin (min) (V)	3.8
Vin (max) (V)	42
Vout (min) (V)	1.5
Vout (max) (V)	15
Iout (max) (A)	30
Iq (typ) (mA)	0.035
Switching frequency (min) (kHz)	350
Switching frequency (max) (kHz)	2600
EMI features	Spread Spectrum
Features	Adjustable current limit, Enable, Frequency synchronization, Light Load Efficiency, Power good, Pre-Bias Start-Up, Spread Spectrum, Synchronous Rectification, UVLO Fixed
Operating temperature range (°C)	-40 to 150
Regulated outputs (#)	1
TI functional safety category	Functional Safety-Capable
Number of phases	1
Rating	Automotive
Control mode	current mode
Type	Controller

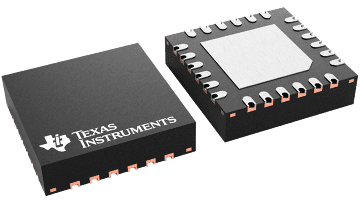

VQFN (RGE)

16 mm² 4 x 4
