TPS548B22 器件是一款具有自适应导通时间 D-CAP3 模式控制的紧凑型单相降压转换器。该器件针对空间受限类电源系统而设计，可实现高精度、高效率和快速瞬态响应，易于使用，且使用的外部组件较少。
该器件采用 全差动传感和 TI 的集成 FET，高侧导通电阻为 4.1mΩ，低侧导通电阻为 1.9mΩ。此外，该器件还具备 0.5% 的精度和 0.9V 基准电压，环境温度范围介于 –40°C 和 +125°C 之间。具有竞争力的特性 包括：超低的外部组件数、精准的负载和线路调节、输出电压设定值精度、自动跳过或 FCCM 工作模式以及内部软启动控制。

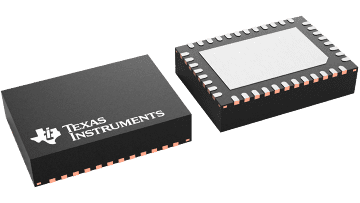

TPS548B22 器件采用 7mm × 5mm、40 引脚、LQFN-CLIP (RVF) 封装（RoHs 豁免）。
| Vin (min) (V) | 1.5 |
| Vin (max) (V) | 18 |
| Vout (min) (V) | 0.6 |
| Vout (max) (V) | 5.5 |
| Iout (max) (A) | 25 |
| Iq (typ) (mA) | 2 |
| Switching frequency (min) (kHz) | 425 |
| Switching frequency (max) (kHz) | 1050 |
| Features | Adjustable current limit, Differential Remote Sense, Enable, Forced PWM, Light Load Efficiency, Over Current Protection, Power good, Pre-Bias Start-Up, Soft Start Adjustable, Synchronous Rectification, UVLO adjustable |
| Operating temperature range (°C) | -40 to 125 |
| Rating | Catalog |
| Regulated outputs (#) | 1 |
| Control mode | D-CAP3 |
| Duty cycle (max) (%) | 80 |
| Type | Converter |
| LQFN-CLIP (RVF) | 40 | 35 mm² 7 x 5 |
