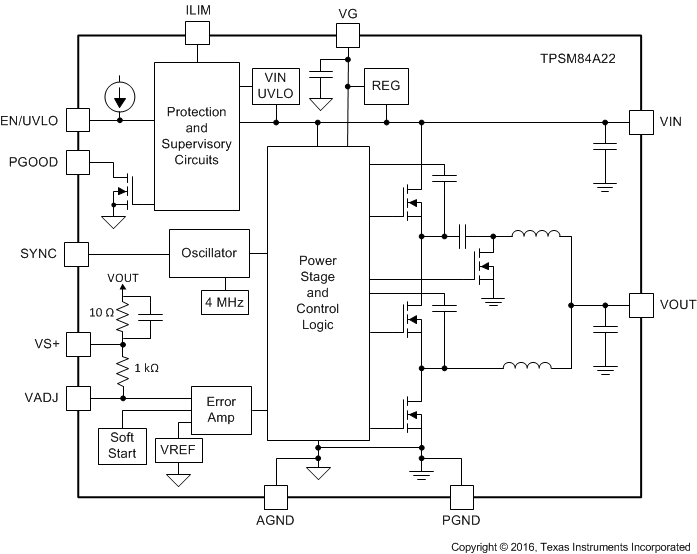

TPSM84A22 是一套易于使用的集成电源解决方案，它将 TPS54A20 10A、DC/DC 同步降压转换器与功率 MOSFET、隔离电感、输入和输出电容以及无源器件完美融合于薄型封装中。这套完备的电源解决方案只需一个电阻即可设置电压，设计过程中无需考虑回路补偿和磁件选型。
对于标准 应用 而言，凭借这套全集成电源解决方案，无需使用额外的输入或输出电容即可正常运行，而且只需通过一个外部电阻即可设置输出电压。此外，TPSM84A22 还支持高频运行，同时兼具超快瞬态响应和精准的稳压能力，轻松满足严格的稳压规范。

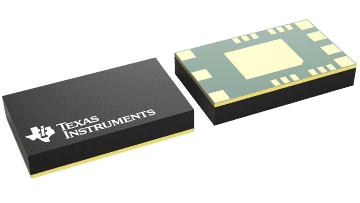

该器件采用 9mm × 15mm 的小巧尺寸，方便焊接在印刷电路板上，从而打造一种紧凑的薄型负载点设计。
| Iout (max) (A) | 10 |
| Vin (min) (V) | 8 |
| Vin (max) (V) | 14 |
| Vout (min) (V) | 1.2 |
| Vout (max) (V) | 2 |
| Soft start | Adjustable |
| Features | Enable, Frequency synchronization, Power good |
| Operating temperature range (°C) | -40 to 85 |
| Iq (typ) (mA) | 8 |
| Regulated outputs (#) | 1 |
| Switching frequency (max) (kHz) | 4300 |
| Switching frequency (min) (kHz) | 3700 |
| Duty cycle (max) (%) | 50 |
| Topology | Buck, Synchronous Buck |
| Type | Module |
| Rating | Catalog |
| Control mode | Constant on-time (COT) |
| QFM (MOJ) | 20 | 135 mm² 15 x 9 |
