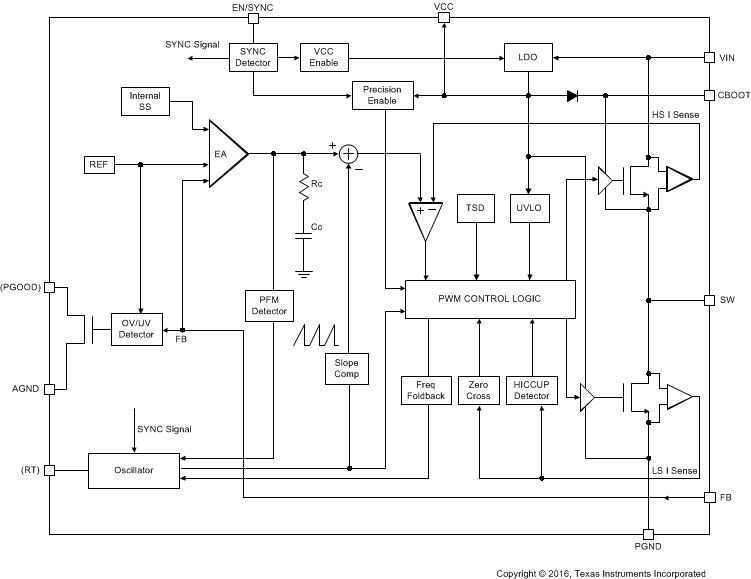

LMR23630-Q1 SIMPLE SWITCHER®是一款简便易用的 36V、3A 同步降压稳压器。该器件具有 4V 至 36V 的宽输入范围， 适用于 从工业到汽车各类应用中非稳压电源的电压调节。采用峰值电流模式控制来实现简单控制环路补偿和逐周期电流限制。其静态电流低至 75µA，因此适用于电池供电类系统。内部环路补偿意味着用户不用承担设计环路补偿组件的枯燥工作。这样还能够最大限度地减少外部元件数。该器件还具有恒定频率 FPWM 模式，可在轻载时实现较小的输出电压纹波。该器件的扩展系列产品能够以引脚到引脚兼容的封装提供 1A (LMR23610-Q1)、1.5A (LMR23615-Q1) 和 2.5A (LMR23625-Q1) 负载电流选项，从而可以实现简单且最佳的 PCB 布局。利用精密使能端输入可以简化稳压器控制和系统电源定序。保护 特性 包括逐周期电流限制、间断模式短路保护和过多功率耗散而引起的热关断。
| Vin (min) (V) | 4 |
| Vin (max) (V) | 36 |
| Vout (min) (V) | 1 |
| Vout (max) (V) | 34 |
| Iout (max) (A) | 3 |
| Iq (typ) (mA) | 0.075 |
| Switching frequency (min) (kHz) | 200 |
| Switching frequency (max) (kHz) | 2200 |
| Features | Enable, Forced PWM, Frequency synchronization, Light Load Efficiency, Over Current Protection, Soft Start Fixed, Synchronous Rectification, Wettable flanks package |
| Operating temperature range (°C) | -40 to 125 |
| Rating | Automotive |
| Regulated outputs (#) | 1 |
| Control mode | current mode |
| Duty cycle (max) (%) | 99 |
| Type | Converter |

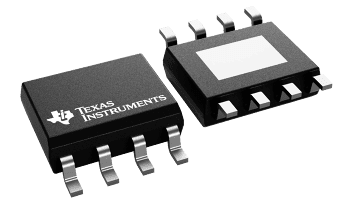

| HSOIC (DDA) | 8 | 29.4 mm² 4.9 x 6 |

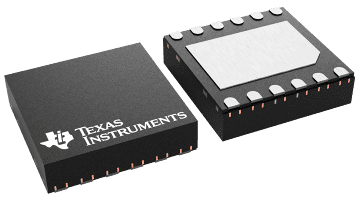

| WSON (DRR) | 12 | 9 mm² 3 x 3 |
