TPS7B68-Q1

正在供货

产品详情

在汽车微控制器或微处理器电源应用中，看门狗用于监测微控制器的工作状态，防止软件失控。在可靠的系统中，看门狗必须独立于微控制器。

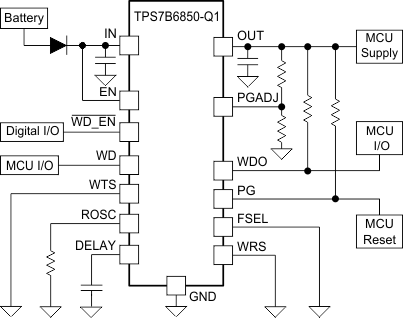

TPS7B68-Q1 是一款专为实现高达 40V 的工作电压而设计的 500mA 看门狗 LDO，其轻载条件下的典型静态电流仅为 19µA。该器件集成了一项可编程功能，用于选择窗口或标准看门狗，并使用外部电阻器来设置看门狗时间（精度在 10% 以内）。

TPS7B68-Q1 上的 PG 引脚指示输出电压何时达到稳定且处于稳压范围内。电源正常延迟周期和电源正常阈值可通过外部组件来调整。此外，该器件还具备短路和过流保护。这些特性组合使得该器件极具灵活性，适用于为汽车应用中的微控制器供电。

适用于汽车电子应用
具有符合 AEC-Q100 标准的下列结果：
- 器件温度 1 级：–40°C 至 +125°C 的环境工作温度范围
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C4B
最大输出电流：500mA
4V 至 40V 宽 V_IN 输入电压范围，瞬态电压高达 45V
3.3V 和 5V 两种固定输出电压
最大压降电压：600mV（电流为 500mA）
在宽电容（4.7µF 至 500µF）和 ESR（0.001Ω 至 20Ω）范围内，与输出电容器一起工作时保持稳定
低静态电流 (I_(Q))：
- EN 为低电平（关断模式）时 < 4µA
- 轻负载（WD_EN 为高电平）时具有 19µA 的典型值（看门狗禁用）
可针对窗口看门狗和标准看门狗进行配置
开关窗口比例可配置为 1:1 或 8:1
完全可调的看门狗周期（10ms 至 500ms）
10% 精度看门狗周期
专用 WD_EN 引脚，用于控制看门狗开关
完全可调的电源正常阈值和电源正常延迟周期
针对 UVLO 的低输入电压跟踪功能
集成故障保护：
- 过载电流限制保护
- 热关断

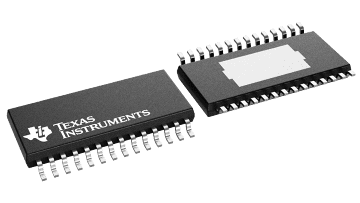

28 引脚 HTSSOP 封装

Output options	Fixed Output
Iout (max) (A)	0.5
Vin (max) (V)	40
Vin (min) (V)	4
Vout (max) (V)	5
Vout (min) (V)	3.3
Fixed output options (V)	3.3, 5
Iq (typ) (mA)	0.019
Thermal resistance θJA (°C/W)	38
TI functional safety category	Functional Safety-Capable
Rating	Automotive
Load capacitance (min) (µF)	4.7
Regulated outputs (#)	1
Features	Enable, Power good, Watchdog timer
Accuracy (%)	2
PSRR at 100 KHz (dB)	55
Dropout voltage (Vdo) (typ) (mV)	150
Operating temperature range (°C)	-40 to 125

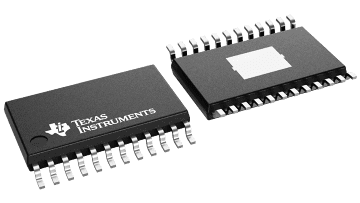

HTSSOP (PWP)

62.08 mm² 9.7 x 6.4
