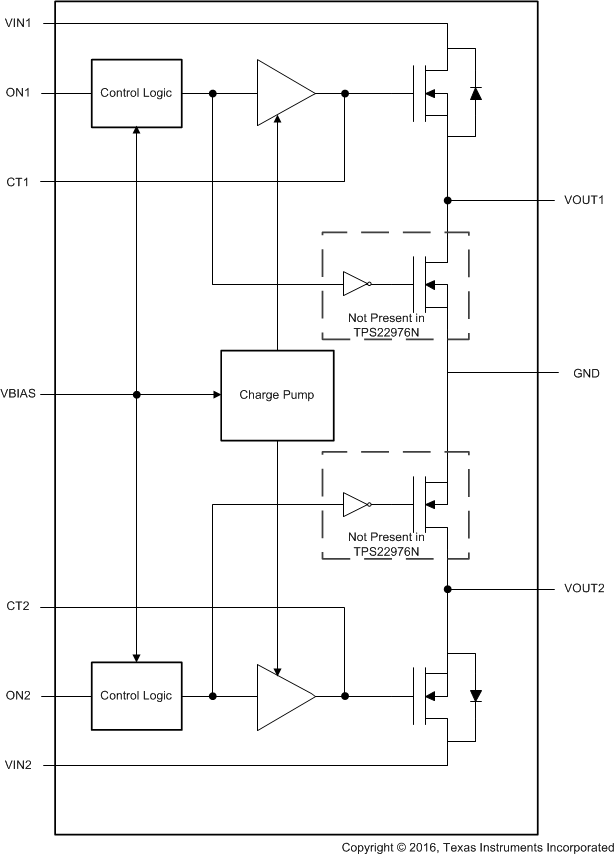

TPS22976 产品系列包含三款器件：TPS22976、TPS22976A 和 TPS22976N。每款器件都是一个接通受控的双通道负载开关。此器件包含两个可在 0.6V 至 5.7V 输入电压范围内运行的 N 沟道 MOSFET，并且每通道可支持最大 6A 的持续电流。每个开关可由一个导通/关断输入（ON1 和 ON2）独立控制，此输入可与低压控制信号直接连接。TPS22976 能够在结温超出阈值时热关断，以此关断开关。开关会在结温稳定在安全范围内时再次导通。此外，TPS22976 还包含一个可选 230Ω 片上负载电阻，用于在此开关被关断时进行快速输出放电。

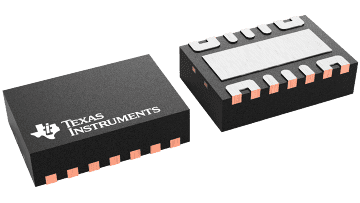

TPS22976 采用小型、节省空间的3mm × 2mm 14-SON (DPU) 封装，此类封装集成有散热焊盘，支持较高功耗。器件在自然通风环境下的额定运行温度范围为 –40°C 至 105℃。
| Number of channels | 2 |
| Vin (min) (V) | 0.6 |
| Vin (max) (V) | 5.7 |
| Imax (A) | 6 |
| Ron (typ) (mΩ) | 14 |
| Shutdown current (ISD) (typ) (µA) | 0.005, 1.37 |
| Quiescent current (Iq) (typ) (µA) | 37 |
| Soft start | Adjustable Rise Time |
| Current limit type | None |
| Features | Quick output discharge, Thermal shutdown |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 105 |
| FET | Internal |
| Device type | Load switches |
| Function | Inrush current control, Thermal shutdown |
| WSON (DPU) | 14 | 6 mm² 3 x 2 |
