LM5170-Q1 控制器为汽车类 48V 和 12V 双电池系统的双通道双向转换器提供必要的高电压和精密元器件。该器件可按照 DIR 输入信号指定的方向调节高压和低压端口间的平均电流。电流调节水平可通过模拟或数字 PWM 输入以编程方式设定。
双通道差分电流感测传感器和专用通道电流监测计可实现 1% 的典型电流精度。稳定的 5A 半桥栅极驱动器能够驱动功率不低于 500W/通道的并联金属氧化物半导体场效应晶体管 (MOSFET) 开关。同步整流器的二极管仿真模式可避免出现负向电流，但也支持通过非连续操作模式提升轻载效率。通用保护特性包括逐周期电流限制、HV 和 LV 端口过压保护、MOSFET 故障检测和过热保护。
| Topology | Boost, Buck |
| Vin (min) (V) | 3 |
| Vin (max) (V) | 85 |
| Vout (max) (V) | 85 |
| Vout (min) (V) | 6 |
| Duty cycle (max) (%) | 99 |
| Switching frequency (min) (kHz) | 50 |
| Switching frequency (max) (kHz) | 500 |
| Iq (typ) (mA) | 1 |
| TI functional safety category | Functional Safety-Capable |
| Features | Adjustable UVLO, Adjustable current limit, Enable, Frequency synchronization, Light Load Efficiency, Load Disconnect, Multiple Outputs, Phase Interleaving, Power good, Synchronous Rectification, UVLO adjustable |
| Iout (max) (A) | 50 |
| Operating temperature range (°C) | -40 to 150 |
| Rating | Automotive |
| Type | Controller |

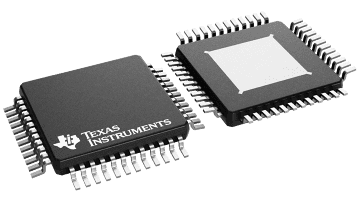

| HTQFP (PHP) | 48 | 81 mm² 9 x 9 |
