THS3095

正在供货

产品详情

THS3091 和 THS3095 (THS309x) 是高电压、低失真、电流反馈、高速放大器，可在 ±5V 至 ±16V 的宽电源电压范围内运行。这几款器件非常适合需要线性输出大信号的应用（如引脚驱动器、功率 FET 驱动器和任意波形发生器）。

THS3095 具有一个断电引脚 ( PD)，可将放大器置于低功耗待机模式，并将静态电流从 9.5mA 降至 500µA。

THS309x 具有 32V 的宽电源电压范围、6000V/µs 的压摆率和 310mA 的输出电流驱动能力，非常适合高电压任意波形驱动器应用。此外，这些器件能够处理大电压摆幅，驱动低阻性和高容性负载，同时保持良好的稳定时间性能，因此非常适合引脚驱动器和功率 FET 驱动器应用。

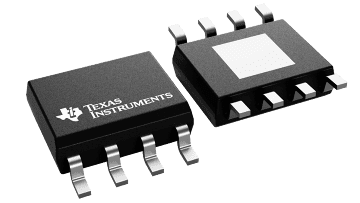

THS309x 采用 8 引脚 SOIC (DDA) PowerPAD™ 集成电路封装。THS3091 还可采用 8 引脚 HVSSOP (DGN) 封装。

Architecture	Current FB
Number of channels	1
Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V)	10
Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V)	32
GBW (typ) (MHz)	305
BW at Acl (MHz)	715
Acl, min spec gain (V/V)	1
Slew rate (typ) (V/µs)	6000
Vn at flatband (typ) (nV√Hz)	1.1
Vn at 1 kHz (typ) (nV√Hz)	1.1
Iq per channel (typ) (mA)	9.5
Vos (offset voltage at 25°C) (max) (mV)	2
Rail-to-rail	No
Features	Shutdown
Rating	Catalog
Operating temperature range (°C)	-40 to 85
CMRR (typ) (dB)	78
Input bias current (max) (pA)	15000000
Offset drift (typ) (µV/°C)	10
Iout (typ) (mA)	310
2nd harmonic (dBc)	84
3rd harmonic (dBc)	99
Frequency of harmonic distortion measurement (MHz)	10

HSOIC (DDA)	8	29.4 mm² 4.9 x 6
SOIC (D)	8	29.4 mm² 4.9 x 6
