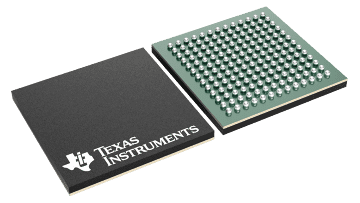

UCD90320 器件是 32 轨 PMBus™可寻址电源序列发生器和系统管理器，采用 0.8mm 间距 BGA 封装。

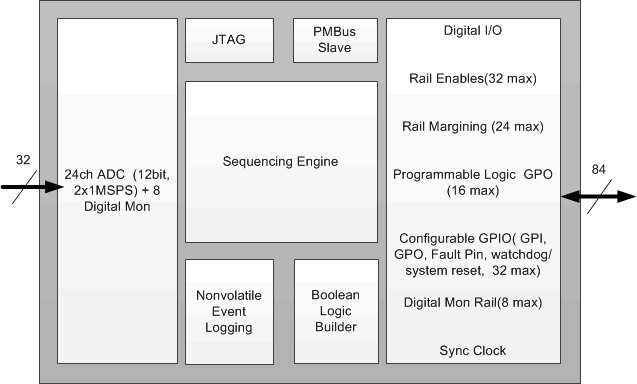

24 条集成 ADC 通道 (AMONx) 监视电源电压、电流和温度。在 84 个 GPIO 引脚中，8 个可用作数字监视器 (DMONx)，32 个可支持电源 (ENx)，24 个用于裕量调节 (MARx)，16 个用于逻辑 GPO，32 个 GPI 用于级联和系统功能。

32 个 ENx 引脚和 16 个 LGPOx 引脚可配置为电平有效驱动或开漏输出。

非易失性事件记录功能可在电源断电后保存故障事件。黑盒故障记录功能会在首次发生故障后保存所有电源轨和 I/O 引脚的状态。凭借级联功能，通过一条 SYNC_CLK 引脚连接即可轻松管理多达 128 个电压轨。

FAULT 引脚可以协调级联器件，使其对故障做出同步响应。引脚选择电源轨状态功能使用多达 3 个 GPI 控制多达八个用户定义的电源状态。这些状态可实现高级配置和电源接口 (ACPI) 规范中列出的系统低功耗模式。

TI Fusion Digital Power™设计软件是一款基于 PC 的直观图形用户界面 (GUI)，可对所有系统工作参数进行配置、存储和监视。
