TPS2552D系列介绍资料

您当前的位置：首页 > 电源管理 > USB 电源开关和充电端口控制器 > TPS2552D

TPS2552D

正在供货

低电平有效且具有闭锁和反向阻断功能的 0.075-1.7A 可调节低电平有效、反向阻断并提供多种包装的 ILIMIT 2.5-6.5V 85mΩ USB 电源开关

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

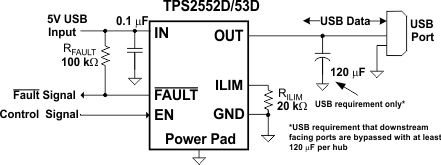

TPS2552D 和 TPS2553D 配电开关专门用于电流限制精度有要求或者会遇到重电容负载和短路的应用，并可提供高达 1.5A 的持续负载电流。这些器件借助一个外部电阻器提供一个 75mA至 1.7A（典型值）间的可编程电流限制阈值。在更高电流限制设置上可实现严格至 ±6% 的电流限制精度。对电源开关的上升和下降次数进行控制以大大降低接通/切断期间的电流冲击。

当输出负载超过电流限制阈值时，TPS2552D/3D 器件会通过使用恒流模式将输出电流限制到安全水平。当输出电压被驱动至高于输入电压时，内部反向电压比较器将禁用电源开关以保护此开关输入端的器件。在过流和反向电压情况下，FAULT 输出被置为低电平。

最大负载电流可达 1.5A
1.7A 电流下的电流限制精度为 ±6%（典型值）
满足 USB 限流要求
与 TPS2550/51 向后兼容
可调电流限制值，75mA-1700mA（典型值）
恒流（TPS2552D 和 TPS2553D）
TPS2552D（支持低电流）和 TPS2553D（支持高电流）
快速过流响应 - 2μs（典型值）
85mΩ 高侧金属氧化物半导体场效应晶体管 (MOSFET)（DBV 封装）
反向输入-输出电压保护
工作范围：2.7V 至 6.5V
内置软启动
15kV ESD 保护，符合 IEC 61000-4-2 标准（带外部电容）
UL列表 - 文件号E169910 和 NEMKO IEC60950-1-am1 ed2.0
请见TI 开关系列产品

应用

USB 端口/集线器
数字电视
机顶盒
网络语音 (VOIP) 电话

All trademarks are the property of their respective owners.

Product type	Adjustable current limit, Power switch
Vin (min) (V)	2.7
Vin (max) (V)	6.5
Continuous current (max) (A)	1.7
Current limit (A)	0.075 to 1.7
Operating temperature range (°C)	-40 to 125
Enable	Active Low
Number of switches	1
Current limit accuracy at 1 A	7.5%(925mA min / 1075mA max)
Rating	Catalog

SOT-23 (DBV)

8.12 mm² 2.9 x 2.8
