LM5141-Q1

正在供货

产品详情

LM5141-Q1 是一款用于高压宽 V_IN 降压转换器应用的同步降压控制器。此控制方法基于峰值电流模式控制。电流模式控制具有固有线路前馈、逐周期电流限制和简化的环路补偿等特性。LM5141-Q1 具备压摆率控制功能，能够轻松满足 CISPR 和汽车 EMI 要求。

LM5141-Q1 有两种开关频率可选：2.2MHz 和 440kHz。栅极驱动器具有压摆率控制功能，可对其进行调整以降低 EMI。

在轻负载或无负载条件下，LM5141-Q1 通过在跳周期模式下运行来提升低功耗效率。LM5141-Q1 具备一个自动切换至外部偏置电源的高电压偏置稳压器，能够提升效率并降低 I_Q（来自 V_IN）。可调特性包括频率同步、逐周期电流限制、针对持续过载条件的断续模式故障保护以及电源正常输出。

Qualified for Automotive Applications
具有符合 AEC-Q100 标准的下列特性：
- Device Temperature Grade 1: –40°C to +125°C Ambient Operating Temperature
- Device HBM ESD Classification Level 2
- Device CDM ESD Classification Level C4B
V_IN：3.8V 至 65V（绝对最大值 70V）
输出：固定电压为 3.3V 或 5V，或可调电压为
1.5V 至 15V，精度为 ±0.8%
2.2MHz 或 440kHz 固定开关频率，精度 ±5%
具有压摆率控制的高侧和低侧栅极驱动器
通过改变模拟电压或 RT 电阻实现可选频移
可选择与外部时钟保持同步
可选扩展频谱
关断模式 I_Q：10µA（典型值）
低功耗待机模式 I_Q：35µA（典型值）
限流阈值为 75mV，精度为 ±0.9%
外部电阻或 DCR 电流感测
输出使能逻辑输入
针对持续过载条件的断续模式
电源正常指示输出
可选二极管仿真或强制脉宽调制模式
具有可湿性侧面的 24 引脚 VQFN 封装
使用 LM5141-Q1 并借助 WEBENCH^® 电源设计器创建定制设计

Vin (min) (V)	3.8
Vin (max) (V)	65
Vout (min) (V)	1.5
Vout (max) (V)	15
Iout (max) (A)	30
Iq (typ) (mA)	0.035
Switching frequency (min) (kHz)	350
Switching frequency (max) (kHz)	2600
EMI features	Spread Spectrum
Features	Adjustable current limit, Enable, Frequency synchronization, Light Load Efficiency, Power good, Pre-Bias Start-Up, Spread Spectrum, Synchronous Rectification, Tracking, UVLO Fixed
Operating temperature range (°C)	-40 to 150
Regulated outputs (#)	1
TI functional safety category	Functional Safety-Capable
Number of phases	1
Rating	Automotive
Control mode	current mode
Type	Controller

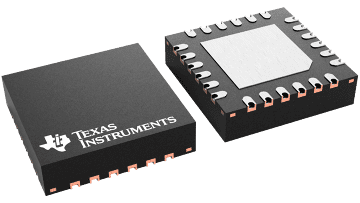

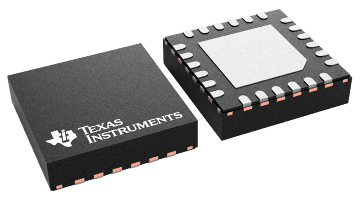

VQFN (RGE)

16 mm² 4 x 4
