TPS7B4254-Q1

正在供货

产品详情

对于汽车非板载传感器和低电流非板载模块，电源通过一条长电缆连接主板。在这类情况下，电源器件需要为非板载负载提供保护，防止板载组件在接地短路或者电缆破损造成的电池短路期间受损。非板载传感器需要与板载组件采用相同的电源，以确保数据采集的高精度。

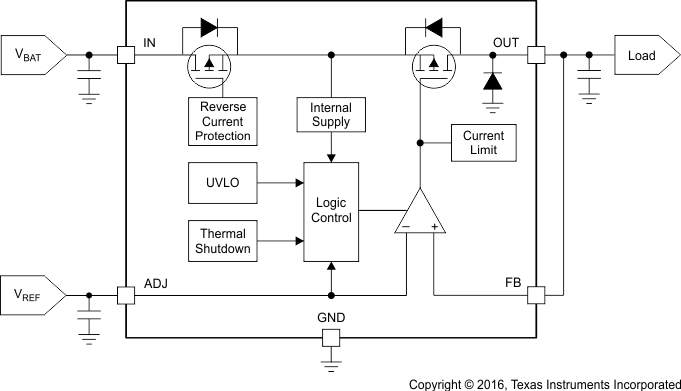

TPS7B4254-Q1 器件设计用于具有 45V 负载突降问题的汽车类应用。该器件可用作一个跟踪低压降 (LDO) 稳压器或者电压跟踪器，通过板载主电源为非板载传感器构建一个封闭电源环路。该器件的输出由 ADJ 引脚的基准电压精准调节。

为了给非板载模块提供精确的电源，该器件的 ADJ 与 FB 引脚间在运行温度范围内具有 4mV 超低跟踪容差。PMOS 背靠背拓扑消除了反极性条件下对外部二极管的需求。TPS7B4254-Q1 器件还包括热关断、感性钳位、过载和电池短路保护，防止板载组件在极限条件下受损。

适用于汽车电子应用
符合 AEC-Q100 标准的下列结果
- 器件温度等级 1：环境运行温度范围为 -40°C 至 125°C
- 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 3A
- 器件组件充电模式 (CDM) ESD 分类等级 C6
–40V 至 45V 宽输入电压范围（最大值）
可调输出电压范围：2V 到 40V
150mA 输出电流能力
±4mV 超低输出跟踪容差
160mV 低压降 (I_OUT = 100mA 时)
低静态电流 (I_Q)：
- < 4µA（ADJ = 低电平时）
- 轻负载时的典型值为 60µA
超宽等效串联电阻 (ESR) 范围
- 10µF 至 500µF 的陶瓷输出电容
- 等效串联电阻 (ESR) 范围为 1mΩ 至 20Ω
反极性保护
限流和热关断保护
针对接地和电源的输出短路保护
输出引脚感性钳位
8 引脚小外形尺寸 (SO) PowerPAD封装，带外露散热焊盘

All trademarks are the property of their respective owners.

Output options	Tracking Output
Iout (max) (A)	0.15
Vin (max) (V)	40
Vin (min) (V)	4
Vout (max) (V)	40
Vout (min) (V)	2
Iq (typ) (mA)	0.06
Thermal resistance θJA (°C/W)	45
Rating	Automotive
Load capacitance (min) (µF)	10
Regulated outputs (#)	1
Features	Reverse Current Protection, Reverse voltage protection, Short-to-battery protection
PSRR at 100 KHz (dB)	43
Dropout voltage (Vdo) (typ) (mV)	160
Operating temperature range (°C)	-40 to 125

HSOIC (DDA)

29.4 mm² 4.9 x 6
