TRF1208

正在供货

10MHz 至 11GHz、3dB 带宽单端转差分放大器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

TRF1208 是一款超高性能射频放大器，专门针对射频 (RF) 应用进行了优化。在驱动高性能 ADC12DJ5200RF 等模数转换器 (ADC) 时，交流耦合应用需要进行单端至差分转换，此款器件是这类应用的绝佳之选。片上匹配元件可对印刷电路板 (PCB) 实现方案进行简化，并在可用带宽内提供最高性能。此器件采用德州仪器 (TI) 先进的互补 BiCMOS 工艺制造，并采用节省空间的 WQFN-FCRLF 封装。

TRF1208 由单轨电源供电，消耗约 138mA 的运行电流。断电功能还有助于实现节能。

具有驱动射频 ADC 的卓越性能
- 单端转差分
- 差分转差分
两种固定增益变体：
- 16dB (TRF1208)
- 10dB (TRF1208B)
带宽：
- TRF1208：8GHz (1dB)、11GHz (3dB)
- TRF1208B：8.8GHz (1dB)、10.5GHz (3dB)
OIP3：
- TRF1208：37dBm (2GHz)、32dBm (6GHz)
- TRF1208B：36dBm (2GHz)、28dBm (6GHz)
P1dB：
- TRF1208：15dBm (2GHz)、12.5dBm (6GHz)
- TRF1208B：14dBm (2GHz)、11dBm (6GHz)
噪声系数：
- TRF1208：7dB (2GHz)、7dB (8GHz)
- TRF1208B：9.4dB (2GHz)、10.2dB (8GHz)
输出噪声频谱密度 (NSD)，dBm/Hz：
- TRF1208：–151 (2GHz)、–151 (8GHz)
- TRF1208B：–154.6 (2GHz)、–153.8 (8GHz)
增益和相位不平衡：±0.3dB 和 ±3º
关断特性
3.3V 单电源运行
运行电流：138mA

2nd harmonic (dBc)	65
3rd harmonic (dBc)	63
Frequency of harmonic distortion measurement (MHz)	2000
Architecture	Fully Differential ADC Driver
BW at Acl (MHz)	11000
Features	Shutdown
Number of channels	1
Operating temperature range (°C)	-40 to 105
Rating	Catalog
Type	Active Balun, RF FDA
Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V)	3.2
Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V)	3.45

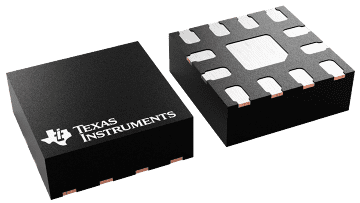

WQFN-FCRLF (RPV)

4 mm² 2 x 2
