TPS54A20 是一款双相同步串联电容降压转换器，专为输入电压轨为 12V 的小尺寸、低电压 应用 而设计。该器件采用独特的拓扑结构，将开关电容电路与双相降压转换器融为一体，而且拥有诸多优势，其中包括电感间的自动电流均衡、较低的开关损耗（支持高频 (HF) 操作）以及通过串联电容实现降压。与 TPS54A20 搭配使用的低值薄型电感显著缩减了解决方案的面积和高度。该器件采用一种自适应导通时间控制架构，可在高达 10MHz 的工作频率下提供快速瞬态响应和精确稳压。通过使用锁相环 (PLL) 来锁定基准振荡器的开关信号，从而维持稳定状态下的固定频率操作。
| Vin (min) (V) | 8 |
| Vin (max) (V) | 14 |
| Vout (min) (V) | 0.5 |
| Vout (max) (V) | 2 |
| Iout (max) (A) | 10 |
| Iq (typ) (mA) | 5 |
| Switching frequency (min) (kHz) | 4000 |
| Switching frequency (max) (kHz) | 10000 |
| Features | Adjustable current limit, Enable, Frequency synchronization, Phase Interleaving, Power good, Pre-Bias Start-Up, Synchronous Rectification, UVLO adjustable |
| Operating temperature range (°C) | -40 to 125 |
| Rating | Catalog |
| Regulated outputs (#) | 1 |
| Control mode | Constant on-time (COT) |
| Duty cycle (max) (%) | 25 |
| Type | Converter |

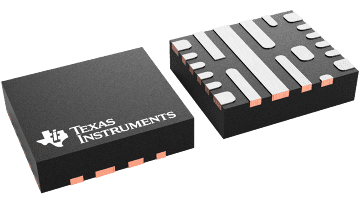

| VQFN-HR (RNJ) | 20 | 14 mm² 4 x 3.5 |
