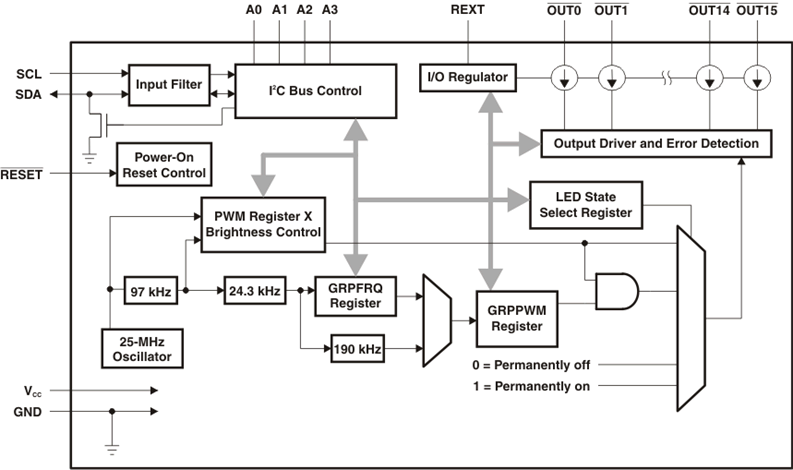

• 16 个发光二极管 (LED) 驱动器（每个输出均可通过编程设定为关闭、开启、可编程的 LED 亮度或者可编程的组合式调光和闪烁（各 LED 亮度混合））
• 16 条恒流输出通道
• 256 色阶（8 位）线性可编程亮度范围，对应的 LED 输出从完全关闭（默认）到最大亮度（采用 97kHz 的脉宽调制 (PWM) 信号）
• 256 色阶组合式亮度控制支持通用调光 [采用 190Hz PWM 信号，从完全关闭到最大亮度（默认）]
• 256 色阶组合式闪烁，频率可在 24Hz 至 10.73s 范围内编程设定，占空比范围为 0% 至 99.6%
• 四个硬件地址引脚支持 14 个 TLC59116-Q1 器件连接至同一条 I²C 总线
• 四个可通过软件编程设定的 I²C 总线地址（一个 LED 组合式调用地址和三个 LED 子调用地址）支持以任意组合同时寻址多组器件
• 软件复位功能（SWRST 调用）支持通过 I²C 总线复位器件
• 多达 14 个可通过硬件调节的独立 I²C 总线地址，这样便可对每个器件进行编程设定
• 负载开路和过热检测模式，用于检测各个 LED 故障
• 可通过编程在收到应答命令或停止命令时更改输出状态以逐字节更新输出或同时更新全部输出（默认在收到停止命令时更改）
• 可通过外部电阻调节输出电流
• 恒定输出电流范围：5mA 至 120mA
• 最大输出电压：17V
• 25MHz 内部振荡器，无需外部组件
• 1MHz 快速模式 Plus (FMT) 兼容 I²C 总线接口，SDA 输出具有 30mA 高驱动能力，用于驱动高容性总线
• 内部上电复位
• SCL 和 SDA 输入端装有噪声滤波器
• 上电时无毛刺脉冲
• 低电平有效复位
• 支持热插入
• 低待机电流
• 3.3V 或 5V 电源电压
• 5.5V 耐压输入
• 28 引脚薄型紧缩小尺寸封装 (TSSOP) (PW-28)
• 运行温度范围：–40°C 至 +105°C

应用

• 通用 LED 照明 应用
• 中控台按钮背光
• 仪表板指示灯背光
