LM36922H 是一款专为 LCD 显示屏背光照明而设计的超紧凑型、高效双串白色 LED 驱动器。该器件最多可为 12 个串联 LED 供电，每条灯串的电流高达 25mA。该器件采用自适应电流调节方法，可在保持电流稳定的同时为每个灯串提供不同的 LED 电压。
LED 电流通过 I2C 接口或逻辑电平 PWM 输入进行调节。PWM 占空比在内部进行感测并映射到一个 11 位电流，从而提供宽 PWM 频率范围并在 50µA 至 25mA 范围内实现无噪声运行。
其他 特性 包括可根据负载电流自动更改频率的自动频率模式，其作用是提升效率。
该器件可在 2.5V 至 5.5V 输入电压范围内运行，其运行温度范围为 -40°C 至 +85°C。
All trademarks are the property of their respective owners.
| Number of channels | 2 |
| Vin (min) (V) | 2.5 |
| Vin (max) (V) | 5.5 |
| Vout (min) (V) | 37 |
| Vout (max) (V) | 40 |
| Type | Inductive |
| Switching frequency (max) (kHz) | 1050 |
| Duty cycle (max) (%) | 92 |
| LED current per channel (mA) | 30 |
| Peak efficiency (%) | 92 |
| Topology | Boost, Current Sink, Multi-Channel |
| Features | Adjustable Switch Frequency, CABC, Direct PWM Dimming, I2C control, OVP, Thermal shutdown |
| Operating temperature range (°C) | -40 to 85 |
| Rating | Catalog |

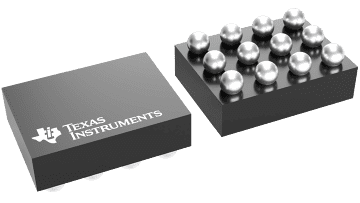

| DSBGA (YFF) | 12 | 2.52000000000000018 mm² 1.4000000000000001 x 1.8 |
