TPS720-Q1 系列双轨、低压降线性稳压器 (LDO) 具有出色的交流性能（PSRR，负载和线路瞬态响应），静态流耗非常低，低至 38μA。

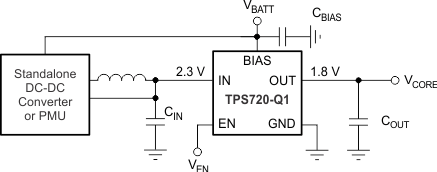

为 LDO 控制电路供电的 VBIAS 轨消耗极低的电流（与 LDO 静态电流差不多），并且可以连接至任何超过输出电压 1.4V 及以上的电源。主要电源路径为 VIN，且可低于 VBIAS；此路径可低至 VOUT + VDO，有助于提高许多功耗敏感型 应用解决方案的效率。例如，VIN 可作为高效的直流 - 直流降压稳压器的输出。
TPS720-Q1 支持一种新特性，当 IN 引脚保持悬空时，LDO 的输出稳定在轻负载以下。这种情况下的轻负载驱动电流来源于 VBIAS。此特性对于 节能应用特别有效， 在这些应用中，禁止直流-直流转换器连接至 IN 引脚，但仍需要 LDO 将电压稳定至轻负载。
TPS720-Q1 与陶瓷电容器搭配使用时可保持稳定，并且该器件使用先进的 BICMOS 制造工艺，能够在 350mA 输出负载电流时产生仅 110mV 的压降。TPS720-Q1 搭配 2.2μF 输出电容时，可实现 VOUT 单调升高（过冲限制为 3%）的同时 VIN 浪涌电流限制为 100mA + ILOAD。
TPS720-Q1 使用一个高精度电压基准和反馈环路来实现负载、线路、过程和温度变化范围上 2% 的总精度。TPS720-Q1 采用 6 引脚 WSON 封装。该系列器件的额定工作温度范围为 TJ = –40°C 至 +125°C。
All trademarks are the property of their respective owners.
| Output options | Fixed Output |
| Iout (max) (A) | 0.35 |
| Vin (max) (V) | 4.5 |
| Vin (min) (V) | 1.1 |
| Vout (max) (V) | 3 |
| Vout (min) (V) | 0.9 |
| Fixed output options (V) | 0.9, 1, 1.05, 1.1, 1.15, 1.2, 1.5, 1.8, 2.5, 2.7, 2.8, 2.9, 3, 3.3 |
| Noise (µVrms) | 48 |
| Iq (typ) (mA) | 0.038 |
| Thermal resistance θJA (°C/W) | 67 |
| TI functional safety category | Functional Safety-Capable |
| Rating | Automotive |
| Load capacitance (min) (µF) | 2.2 |
| Regulated outputs (#) | 1 |
| Features | Enable, Soft start |
| Accuracy (%) | 2 |
| PSRR at 100 KHz (dB) | 55 |
| Dropout voltage (Vdo) (typ) (mV) | 110 |
| Operating temperature range (°C) | -40 to 125 |
| WSON (DRV) | 6 | 4 mm² 2 x 2 |
