TPS7A85

正在供货

具有电源正常指示功能的 4A、低输入电压、低噪声、高精度、超低压降稳压器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

TPS7A85 是一款低噪声 (4.4 µV_RMS)、低压降 (LDO) 线性稳压器，具备 4A 的拉电流能力，其最高压降仅为 240mV。该器件的输出电压可通过引脚在 0.8V 至 3.95V 的范围内进行编程并可通过外部电阻分压器在 0.8V 至 5.0V 范围内进行调节。

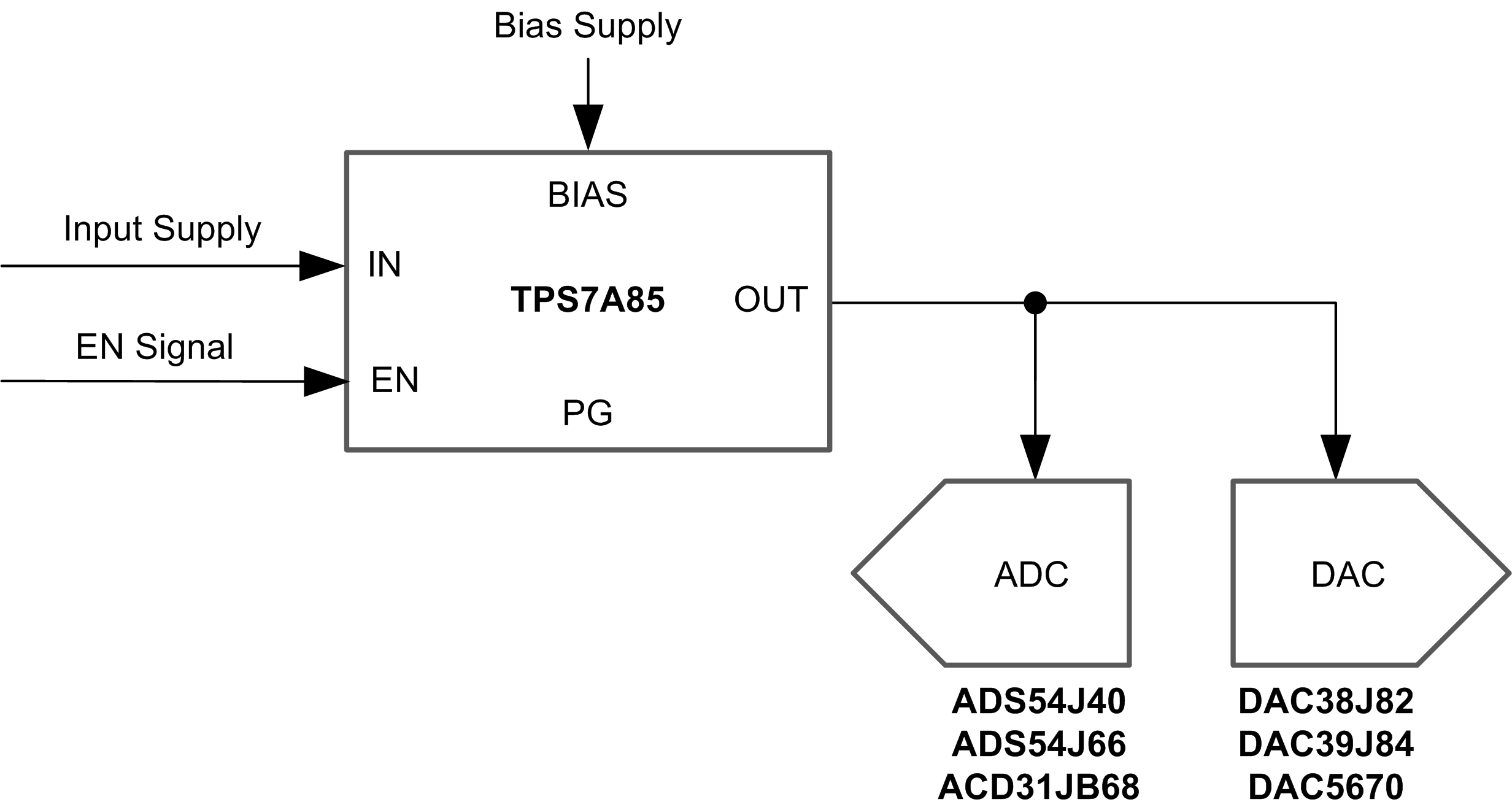

TPS7A85 将低噪声 (4.4 µV_RMS)、高电源抑制比 (PSRR) 和高输出电流性能相结合，非常适合为高速通信、视频、医疗或测试和测量最高可驱动 1A 负载电流。TPS7A85 的高性能可限制电源生成的相位噪声和时钟抖动，非常适合为高性能串行器和解串器 (SerDes)、模数转换器 (ADC)、数模转换器 (DAC) 以及射频 (RF) 组件供电。RF 放大器尤其受益于该器件的高性能和 5.0V 输出性能。

对于需要以低输入电压、低输出 (LILO) 电压运行的数字负载 [如特定用途集成电路 (ASIC)、现场可编程门阵列 (FPGA) 以及数字信号处理器 (DSP)]，TPS7A85 优异的精度特性（负载和温度范围内的精度为 0.75%）、远程感测、出色的瞬态性能以及软启动功能可确保最优系统性能。

TPS7A85 的多种用途使其成为许多高要求应用会考虑的选择。

低压降：4A 电流时为 150mV（典型值）
线路、负载和温度精度为 1%（最大值）
输出电压噪声：
- 4.4 µV_RMS（输出为 0.8V）
- 8.4 µV_RMS（输出为 5.0V）
输入电压范围：
- 无偏置：1.4V 至 6.5V
- 有偏置：1.1V 至 6.5V
ANY-OUT运行：
- 输出电压范围：0.8V 至 3.95V
可调节运行：
- 输出电压范围：0.8V 至 5.0V
电源纹波抑制：
- 500kHz 时为 40dB
出色的负载瞬态响应
可调节软启动浪涌电流控制
开漏电源正常 (PG) 输出
与 47µF 或更大的陶瓷输出电容一起工作时保持稳定
工作温度范围：
–40°C 至 +125°C

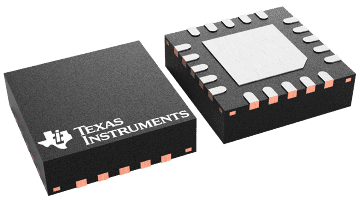

20 引脚 3.5mm × 3.5mm 超薄型四方扁平无引线 (VQFN) 封装

应用

数字负载：串行解串器、现场可编程门阵列 (FPGA) 和数字信号处理器 (DSP)
仪器仪表、医疗和音频
高速模拟电路：
- 压控振荡器 (VCO)、模数转换器 (ADC)、数模转换器 (DAC) 以及低压差分信令 (LVDS)
成像：互补金属氧化物半导体 (CMOS) 传感器和视频专用集成电路 (ASIC)
测试和测量

All trademarks are the property of their respective owners.

Output options	Adjustable Output, Fixed Output
Iout (max) (A)	4
Vin (max) (V)	6.5
Vin (min) (V)	1.1
Vout (max) (V)	5
Vout (min) (V)	0.8
Noise (µVrms)	4.4
Iq (typ) (mA)	2.8
Thermal resistance θJA (°C/W)	35
Rating	Catalog
Load capacitance (min) (µF)	47
Regulated outputs (#)	1
Features	Enable, Output discharge, Power good, Soft start
Accuracy (%)	1
PSRR at 100 KHz (dB)	25
Dropout voltage (Vdo) (typ) (mV)	150
Operating temperature range (°C)	-40 to 125

VQFN (RGR)

12.25 mm² 3.5 x 3.5
