LMR14030-Q1 器件是一款集成高侧金属氧化物半导体场效应晶体管 (MOSFET) 的 40V、3.5A 降压稳压器。该器件的宽输入电压范围为 4V 至 40V，适用于调节从工业到汽车等各类 应用 中的非稳压电源。其扩展系列产品能够以引脚到引脚兼容封装提供 2 A 和 5A 电流选项，其中包括 LMR14020-Q1 和 LMR14050-Q1。该稳压器在休眠模式下的静态电流为 40µA，非常适合电池供电类系统。并且在关断模式下具有 1μA 的超低电流，可进一步延长电池使用寿命。该稳压器的可调开关频率范围较宽，这使得效率或外部元件尺寸能够得到优化。内部环路补偿意味着用户不用承担设计环路补偿组件的枯燥工作。并且还能够以最大限度减少器件的外部元件数。精密使能输入简化了稳压器控制和系统电源排序。此外，该器件还内置多种保护 功能： 逐周期限流保护、应对功耗过大的热感测和热关断保护以及输出过压保护。
LMR14030-Q1 采用带有外露焊盘的 8 引脚 HSOIC 或 10 引脚 WSON 封装，用于实现低热阻。
| Vin (min) (V) | 4 |
| Vin (max) (V) | 40 |
| Vout (min) (V) | 1 |
| Vout (max) (V) | 30 |
| Iout (max) (A) | 3.5 |
| Iq (typ) (mA) | 0.04 |
| Switching frequency (min) (kHz) | 200 |
| Switching frequency (max) (kHz) | 2500 |
| EMI features | Spread Spectrum |
| Features | Enable, Frequency synchronization, Light Load Efficiency, Over Current Protection, Power good, Pre-Bias Start-Up, Soft Start Adjustable, Spread Spectrum, Tracking, UVLO adjustable |
| Operating temperature range (°C) | -40 to 125 |
| Rating | Automotive |
| Regulated outputs (#) | 1 |
| Control mode | current mode |
| Duty cycle (max) (%) | 98 |
| Type | Converter |

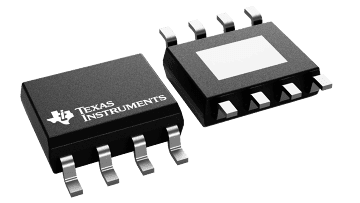

| HSOIC (DDA) | 8 | 29.4 mm² 4.9 x 6 |

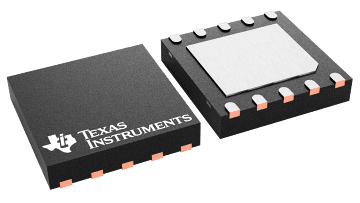

| WSON (DPR) | 10 | 16 mm² 4 x 4 |
