TPS2559-Q1

正在供货

高电平有效的汽车类 1.2-4.7A 可调节 ILIMIT、2.5-6.5V、13mΩ USB 电源开关

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

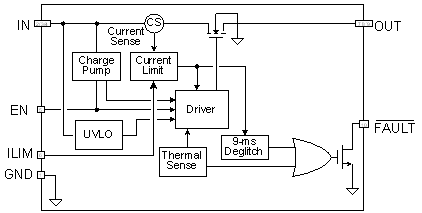

TPS2559-Q1 配电开关专门用于需要低电阻、高精度限流开关或使用高容性负载的应用。TPS2559-Q1 最高可提供 5.5A 的持续负载电流，通过单个接地电阻即可实现精确限流。当输出负载超出限流阈值时，可通过切换至恒流模式使输出电流保持在一个安全的级别。过载事件期间，输出电流被限制在由 R_(ILIM) 设定的级别。如果出现持续过载，TPS2559-Q1 将进入热关断模式，从而避免自身发生损坏。

对电源开关的上升和下降次数进行控制以最大程度降低接通或关断期间的电流冲击。在过流或过热情况下，FAULT 逻辑输出被置为低电平。

适用于汽车电子应用具有符合 AEC-Q100 标准的下列结果：
- 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 H2
- 器件组件充电模式 (CDM) ESD 分类等级 C5
2.5V 至 6.5V 工作电压范围
1.2 至 4.7A 的可调节电流 I_(LIMIT)（4.7A 时的限流精度为 ±4.7%）
3.5µs 短路关断响应时间（典型值）
13mΩ 高侧金属氧化物半导体场效应晶体管 (MOSFET)
2μA 最大待机电源电流
内置软启动
禁用时提供反向电流阻断
8kV/15kV 系统级静电放电 (ESD) 能力
具有可湿性侧面的 10 引脚小外形尺寸无引线 (3mm × 3mm) 封装

应用

汽车类 USB 端口/集线器
汽车类内部负载开关

All trademarks are the property of their respective owners.

Product type	Adjustable current limit, Power switch
Vin (min) (V)	2.5
Vin (max) (V)	6.5
Continuous current (max) (A)	5.5
Current limit (A)	1.2 to 4.7
Operating temperature range (°C)	-40 to 125
Enable	Active High
Number of switches	1
Current limit accuracy at 1 A	0.07
Rating	Automotive

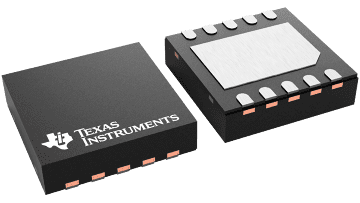

VSON (DRC)

9 mm² 3 x 3
