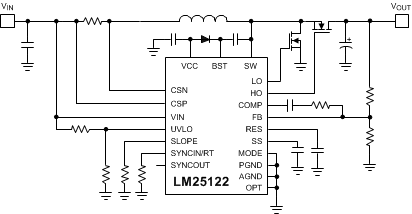

LM25122 是一款支持多相位的同步升压控制器，面向高效同步升压稳压器 应用。此控制方法基于峰值电流模式控制。电流模式控制可提供内部线路前馈、逐周期电流限制和简化的环路补偿。
开关频率最高可通过编程设定为 600kHz。通过两个支持自适应死区时间控制的稳健耐用 N 通道金属氧化物半导体场效应晶体管 (MOSFET) 栅极驱动器来实现更高效率。一个用户可选二极管仿真模式还可实现断续模式运行，以提高轻负载时的效率。
一个内部电荷泵可针对高侧同步开关实现 100% 占空比（旁路运行）。一个 180º 相移时钟输出可实现简单多相位交叉配置。其他 功能 包括：热关断、频率同步、断续模式电流限制和可调线路欠压锁定。
All trademarks are the property of their respective owners.
| Topology | Boost, Flyback, Forward, SEPIC |
| Vin (min) (V) | 3 |
| Vin (max) (V) | 42 |
| Vout (min) (V) | 3 |
| Vout (max) (V) | 50 |
| Regulated outputs (#) | 1 |
| Switching frequency (min) (kHz) | 50 |
| Switching frequency (max) (kHz) | 600 |
| Iq (typ) (mA) | 4 |
| Features | Enable, Frequency synchronization, Phase Interleaving, Synchronous Rectification |
| Duty cycle (max) (%) | 100 |
| Rating | Automotive |
| Operating temperature range (°C) | -40 to 125 |
| Type | Controller |

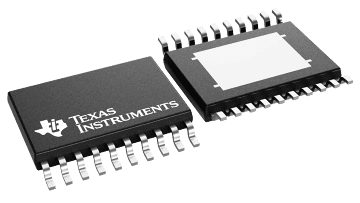

| HTSSOP (PWP) | 20 | 41.6 mm² 6.5 x 6.4 |
