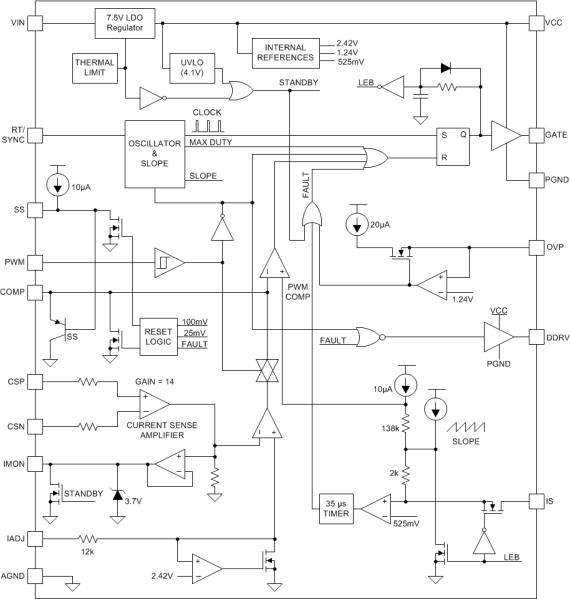

TPS92691/-Q1 是一款通用 LED 控制器，支持一系列升压或降压驱动器拓扑。该器件实现了固定频率峰值电流模式控制技术，可编程开关频率、斜坡补偿和软启动时序。其整合了高电压 (65V) 轨到轨电流感测放大器，从而可使用高侧或低侧串联感测电阻直接测量 LED 电流。该放大器可用于实现低输入偏移电压且在 25°C 至 140°C 结温范围和 0 至 60V 输出共模电压范围获得好于 ±3% 的 LED 电流精度。
可使用模拟或 PWM 调光技术单独调制 LED 电流。通过在高阻抗模拟调整输入 (IADJ) 范围内将电压从 140mV 改变为 2.25V 可获得具有 15:1 范围的线性模拟调光响应。通过将 PWM 输入引脚调制为所需的占空比和频率实现 LED 电流的 PWM 调光。可使用可选 DDRV 栅极驱动器输出使串联 FET 调光功能获得高于 1000:1 的对比度。
TPS92691/-Q1 支持通过电流监视输出连续检查 LED 状态。这样就可以实现 LED 短路或开路检测和保护。其他故障保护 特性 包括 VCC UVLO、输出过压保护 (OVP)、开关逐周期电流限制和热保护。
All trademarks are the property of their respective owners.
| Input voltage type | DC/DC |
| Topology | Boost, Buck, Buck-Boost, Cuk, Flyback, SEPIC |
| Vin (min) (V) | 4.5 |
| Vin (max) (V) | 65 |
| Vout (max) (V) | 65 |
| Vout (min) (V) | 3 |
| Iout (max) (A) | 5 |
| Iq (typ) (mA) | 1.5 |
| Features | Adjustable Switch Frequency, Synchronization Pin, Thermal shutdown |
| Operating temperature range (°C) | -40 to 125 |
| Dimming method | Analog, PWM |
| Number of channels | 1 |
| Rating | Catalog |

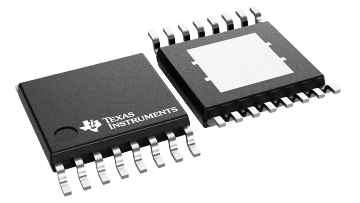

| HTSSOP (PWP) | 16 | 32 mm² 5 x 6.4 |
