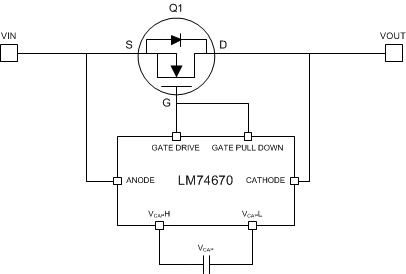

LM74670-Q1 是一种控制器器件，可在交流发电机的全桥或半桥整流器架构中与 N 通道 MOSFET 搭配使用。它旨在驱动外部 MOSFET 以模拟理想二极管。此方案独一无二的优势在于其并无接地基准，因此其具有零 IQ。采用全桥或半桥整流器和交流发电机的肖特基二极管可以替换为 LM74670-Q1 解决方案，以避免正向导电二极管损耗并使交流/直流转换器更加高效。
LM74670-Q1 控制器为外部 N 通道 MOSFET 提供栅极驱动，并配有快速响应内部比较器，可使 MOSFET 栅极在反极性情况下放电。此器件支持频率高达 300Hz 的交流信号。
| Vin (min) (V) | 0.48 |
| Vin (max) (V) | 42 |
| Number of channels | 1 |
| Features | Automotive load dump compatibility, Linear control, Reverse current blocking, Reverse polarity protection |
| Iq (typ) (mA) | 0 |
| Iq (max) (mA) | 0 |
| FET | External single FET |
| IGate source (typ) (µA) | 70 |
| IGate source (max) (µA) | 67 |
| IGate sink (typ) (mA) | 0.07 |
| IGate pulsed (typ) (A) | 0.1 |
| Operating temperature range (°C) | -40 to 125 |
| IReverse (typ) (µA) | 110 |
| VSense reverse (typ) (mV) | 20 |
| Design support | EVM, Reference Design, Simulation Model |
| Rating | Automotive |
| Imax (A) | 250 |
| VGS (max) (V) | 2.5 |
| Device type | Ideal diode controller |
| Product type | Ideal diode controller |
| VSSOP (DGK) | 8 | 14.7 mm² 3 x 4.9 |
