TPS65400-Q1

正在供货

具有 PMBus/I2C 的汽车级、4.5V 至 18V 输入、4A/4A/2A/2A 四路同步转换器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

TPS65400-Q1 是一款集成型电源管理单元 (PMU)，针对小尺寸和高电源转换效率要求的应用进行了优化，使得小型空间受限类设备能够在高温环境下工作而无需制冷。此器件可借助优化的稳压器组合从中间配电母线进行单级转换，从而在系统级实现高能效。

TPS65400-Q1 实现了兼容 PMBus/I²C 的数字接口。此接口可在运行时更改稳定电压、电源排序、相位交错、工作频率以及读回工作状态等，从而帮助内核芯片优化系统性能。

TPS65400-Q1 包含 4 个具有集成场效应晶体管 (FET) 的高电流降压开关稳压器（SW1、SW2、SW3 和 SW4）。这些开关电源专门用于为高电流数字电路（例如处理器、现场可编程门阵列 (FPGA)、专用集成电路 (ASIC)、存储器和数字输入/输出 (I/O)）供电。 SW1 和 SW2 支持 4A 电流，而 SW3 和 SW4 支持 2A 电流。每个稳压器的开关频率可单独调节，最高可调节至 2.2MHz。

每个开关均具有可编程的限流功能，因此可为无需最大电流能力的特定应用配置优化电感器额定值。

TPS65400-Q1 可由 4.5V 和 18V 之间的单输入电压轨供电，因此非常适合由 5V 或 12V 中间电源配电母线供电运行的应用。

可使用各个使能引脚或者通过 I²C 总线将序列编程到板载 EEPROM 中来满足电源排序要求。输出电压可通过外部电阻网络进行设置，VREF 的可编程范围介于 0.6V 到 1.87V 之间（以 10mV 为单位增量）。所有控制和状态信息均可通过兼容 PMBus 的 I²C 总线进行访问。

TPS65400-Q1 极具灵活性，可通过 I²C 总线提供全方位的监视和控制，同时还能够为不使用 I²C 的系统提供电压以及基于外部元件实现的可编程性。

符合汽车应用要求
具有符合 AEC-Q100 的下列结果：
- 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围
- 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 H2
- 器件组件充电模式 (CDM) ESD 分类等级 C4B
每个开关稳压器的效率高达 95%
开关稳压器规范：
- 输入电压范围：4.5V 至 18V
- 输出电压范围：0.6V 至输入电压的 90%
- SW1 和 SW2 的输出电流：最大 4A
- SW3 和 SW4 的输出电流：最大 2A
预偏置启动算法以最大程度减小了启动期间的压降
内部欠压闭锁 (UVLO)、过流保护 (OCP)、过压保护 (OVP) 和过温保护 (OTP)

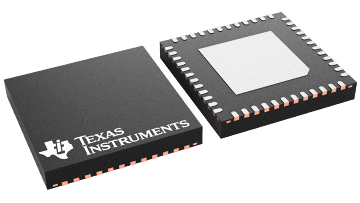

散热增强型 7mm × 7mm 48 引脚 0.5mm 间距超薄型四方扁平无引线 (VQFN) 封装
提供的引脚功能：
- 可通过外部反馈电阻调节输出电压
- 通过精确使能引脚定序控制每个开关
- 可通过电阻在 275kHz 至 2.2MHz 范围内调节 PWM 开关频率
- 时钟同步输入和时钟输出
- 通过外部电容器设置软启动延迟
- 必要时可通过 SW1 和 SW2 之间以及 SW3 和 SW4 之间的电流均流功能满足高电流需求
PMBus 运行时控制和状态
- 通过调整 V_REF 实现运行时电压定位
- 使能和禁用每个开关
- 故障和状态监视
用户可配置的 PMBus/I²C 选项，保存在 EEPROM 中
- 电源接通和关断排序
- 可基于固定时间延迟或 PGOOD 实现电源排序
- 通过 VREF 配置实现初始电压定位
- 针对每个开关调节 PWM 频率
- 针对每个开关单独进行 PWM 相位对齐以尽可能减小纹波和电容器尺寸
- 可调节每个稳压器的电流限制以优化电感器的尺寸和成本
- 软启动时间

应用

符合汽车应用要求
小型蜂窝基站 (BTS)（例如：微微蜂窝和微蜂窝）；宏蜂窝 BTS（使用多个 PMU）
以太网供电 (PoE) 通信基础设备
为数字信号处理器 (DSP) 和 MCU 供电
工业与工厂自动化
具有小尺寸、高效率、高工作环境温度和灵活电源管理等要求的系统

All trademarks are the property of their respective owners. All trademarks are the property of their respective owners.

Vin (min) (V)	4.5
Vin (max) (V)	18
Vout (min) (V)	0.8
Vout (max) (V)	16
Iout (max) (A)	4
Iq (typ) (mA)	8
Switching frequency (min) (kHz)	275
Switching frequency (max) (kHz)	2200
Features	Adaptive/Dynamic Voltage Scaling, Adjustable current limit, Enable, Frequency synchronization, I2C/PMBus, Light Load Efficiency, Over Current Protection, Phase Interleaving, Power good, Pre-Bias Start-Up, Soft Start Adjustable, Synchronous Rectification, UVLO adjustable
Operating temperature range (°C)	-40 to 125
Rating	Automotive
Regulated outputs (#)	4
Control mode	current mode
Duty cycle (max) (%)	92.5
Type	Converter

VQFN (RGZ)

49 mm² 7 x 7
