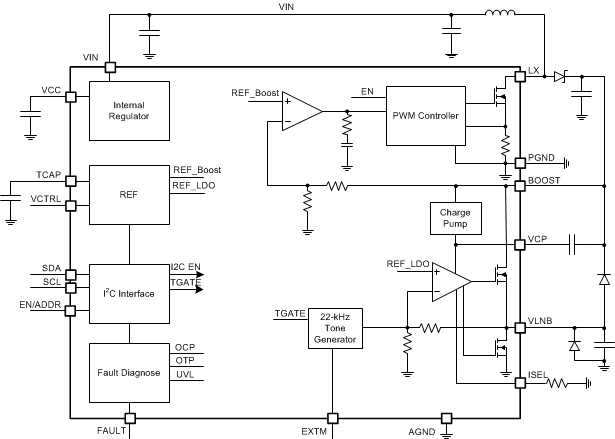

TPS65233-1 针对模拟和数字卫星接收器而设计，是一款具有 I2C 接口的单片稳压器，专门为碟形天线内的 LNB 下变频器或卫星多路切换开关盒提供 13V/18V 电源和 22kHz 音调信号。该器件将极少的组件数量，低功率耗散以及简单设计和 I2C 标准接口等特性完美结合，提供了一套完整的解决方案。
TPS65233-1 具备 高功率效率。此升压转换器集成了一个以 1MHz 开关频率运行的 120mΩ 功率金属氧化物半导体场效应晶体管 (MOSFET)。线性稳压器中的压降电压为 0.8V，能够最大限度地降低功率损耗。TPS65233-1 提供了多种方法来生成 22kHz 信号。具有推挽输出级的集成线性稳压器在输出上生成洁净的 22kHz 音调信号，即使在零负载时也是如此。可由外部电阻器以 ±10% 的精度来设定线性稳压器的电流限值。 由 I2C 读取的全范围诊断可用于系统监视。
该器件采用 16 引脚 WQFN 3.00mm × 3.00mm (RTE) 封装。
All trademarks are the property of their respective owners.
| Regulated outputs (#) | 3 |
| Configurability | Software configurable, User programmable |
| Vin (min) (V) | 4.5 |
| Vin (max) (V) | 20 |
| Iout (max) (A) | 1 |
| Features | Comm control |
| Step-up DC/DC converter | 1 |
| Step-down DC/DC converter | 0 |
| Step-down DC/DC controller | 0 |
| Step-up DC/DC controller | 1 |
| LDO | 1 |
| Iq (typ) (mA) | 10.5 |
| Rating | Catalog |
| Switching frequency (max) (kHz) | 528 |
| Operating temperature range (°C) | -40 to 85 |
| Processor supplier | Generic |
| Processor name | Generic |
| Shutdown current (ISD) (typ) (µA) | 160 |
| Switching frequency (typ) (kHz) | 528 |
| WQFN (RTE) | 16 | 9 mm² 3 x 3 |
