TPS7B4253-Q1

正在供货

产品详情

对于汽车非板载传感器和小电流非板载模块，电源通过一条长电缆连接主板。在这类情况下，电源器件需要为非板载负载提供保护，防止板载组件在接地短路或者电缆破损造成的电池短路期间受损。非板载传感器需要与板载组件采用相同的电源，以确保数据采集的高精度。

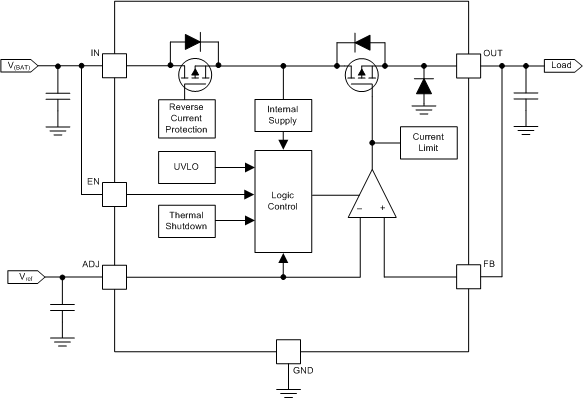

TPS7B4253-Q1 器件设计用于具有 45V 负载突降问题的汽车类应用。该器件可用作一个跟踪低压降 (LDO) 稳压器或者电压跟踪器，通过板载主电源为非板载传感器构建一个封闭电源环路。该器件的输出由 ADJ 引脚的基准电压精准调节。

为了给非板载模块提供精确的电源，该器件的 ADJ 与 FB 引脚间在运行温度范围内具有 4mV 超低跟踪容差。 PMOS 背靠背拓扑消除了反极性条件下对外部二极管的需求。 TPS7B4253-Q1 器件还包括热关断、感性钳位、过载和电池短路保护，防止板载组件在极限条件下受损。

符合汽车应用要求
具有符合 AEC-Q100 的下列结果：
- 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围
- 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 3A
- 器件组件充电模式 (CDM) ESD 分类等级 C6
–40V 至 45V 宽输入电压范围（最大值）
可调节输出电压范围：
- 1.5V 至 40V (HTSSOP)
- 2V 至 40 V (SO PowerPAD)
300mA 输出电流能力
±4mV 超低输出跟踪容差
320mV 低压降 (I_OUT = 200mA 时)
分别用于使能和跟踪输入的单独引脚（仅限 HTSSOP）
低静态电流 (I_Q)：
- < 4µA（EN = 低电平时）
- 轻负载时典型值为 60µA
超宽等效串联电阻 (ESR) 范围。
- 与 10µF 至 500µF 范围内的陶瓷输出电容（ESR 为 1mΩ 至 20Ω）搭配使用时可保持稳定
反极性保护
限流和热关断保护
对接地和电源的输出短路保护
输出引脚感性钳位
提供以下封装：
- 8 引脚小外形尺寸 (SO) PowerPAD 封装

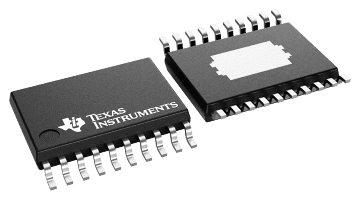

- 20 引脚散热薄型小外形尺寸 (HTSSOP) 封装

All trademarks are the property of their respective owners.

Output options	Tracking Output
Iout (max) (A)	0.3
Vin (max) (V)	40
Vin (min) (V)	4
Vout (max) (V)	40
Vout (min) (V)	1.5
Iq (typ) (mA)	0.04
Thermal resistance θJA (°C/W)	45
TI functional safety category	Functional Safety-Capable
Rating	Automotive
Load capacitance (min) (µF)	10
Regulated outputs (#)	1
Features	Enable, Reverse Current Protection, Reverse voltage protection, Short-to-battery protection
PSRR at 100 KHz (dB)	60
Dropout voltage (Vdo) (typ) (mV)	350
Operating temperature range (°C)	-40 to 125

HSOIC (DDA)	8	29.4 mm² 4.9 x 6
HTSSOP (PWP)	20	41.6 mm² 6.5 x 6.4
