THS7530

正在供货

产品详情

THS7530 器件采用德州仪器 (TI) 先进的 BiCom III SiGe 互补双极工艺制造。THS7530 是一款带有压控增益的直流耦合高带宽放大器。该放大器具有高阻抗差分输入和低阻抗差分输出，提供高带宽增益控制、输出共模控制和输出电压钳位功能。

带宽为 300MHz 时信号通道性能卓越，而带宽为 32MHz 且 1V_PP 输出到 400Ω 时会出现 –61dBc 的三次谐波失真。

增益控制（单位：dB）呈线性变化。在 0V 至 0.9V 电压范围内，增益以 38.8dB/V 的斜率由 11.6dB 变化为 46.5dB。

输出电压限制功能用于限制输出电压摆幅并避免后续级发生饱和。

该器件可在工业级温度范围内（–40°C 至 + 85°C）额定运行。

低噪声：V_n = 1.1nV/√Hz，噪声系数 = 9dB
低失真：
- 频率为 32MHz 时：HD₂ = –65dBc，HD₃ = –61dBc
- 频率为 70MHz 时：IMD₃ = –62dBc，OIP₃ = 21dBm
300MHz 带宽
连续可变增益范围：11.6dB 至 46.5dB
增益斜坡：38.8dB/V
全差分输入和输出
输出共模电压控制
输出电压限制

Features	Digital Gain Set, Integrated Clamps, Shutdown, Single-ended to Differential conversion
PGA/VGA	VGA
Number of channels	1
Vs (max) (V)	5.5
Vs (min) (V)	4.5
BW at Acl (MHz)	300
Acl, min spec gain (V/V)	3.8
Slew rate (typ) (V/µs)	1250
Gain (max) (dB)	46.5
Rating	Catalog
Architecture	Fully Differential ADC Driver
Operating temperature range (°C)	-40 to 85

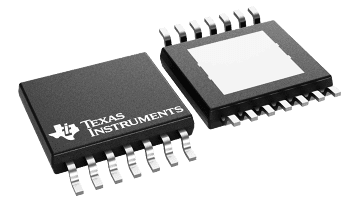

HTSSOP (PWP)

32 mm² 5 x 6.4
