TPS65084

正在供货

用于 Braswell 处理器的可编程中等输入电压范围电源管理 IC (PMIC)

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

TPS650842 器件是一款属于单片解决方案的电源管理集成芯片 (PMIC)，特别针对最新的 Intel处理器进行设计，这些处理器以通过 2 节、3 节或 4 节锂离子电池组（NVDC 或非 NVDC 电源架构）供电的平板电脑、超极本、笔记本、工业计算机和物联网 (IOT) 应用以及壁式供电的应用而目标。TPS650842 器件应用于关键系统，这些系统采用合并式低电压轨，以实现体积最小且成本最低的系统电源解决方案。TPS650842 器件可基于 Intel 参考设计提供完整的电源解决方案。上电序列逻辑控制六个高效降压稳压器 (VR)、一个灌/拉 LDO (VTT)、两个 LDO 和三个负载开关，以便提供正确的电源轨、排序和保护——包括 DDR3 和 DDR4 存储器电源。三个稳压器（BUCK–BUCK3）支持动态电压调节 (DVS)，以获得最高效率——包括支持联网待机。高频 VR 采用小型电感和电容来减小解决方案体积。凭借 I²C 接口，可通过嵌入式控制器 (EC) 或片上系统 (SoC) 轻松实现控制功能。PMIC 采用带散热焊盘的 8mm × 8mm 单行 VQFN 封装，因此散热性能良好，电路板布线简单。

使用以下电子邮箱地址申请该数据表的完整版本：ipgmkt@list.ti.com。

宽 V_IN 范围：5.6V 至 21V
三个可变输出电压同步
降压控制器，采用 D-CAP2拓扑
- BUCK1 (VCC) 和 BUCK6 (VDDQ) 的输出电流高达 7A；使用外部 FET 的 BUCK2 (VGG) 的输出电流高达 11A
- I²C 动态电压调节 (DVS) 控制
  （0.5V 至 1.45V，10mV 步长），针对 BUCK1BUCK2 以及 BUCK3
- 可通过引脚选择的 BUCK6 双输出电压（1.2V 或 1.35V）(VDDQ)
三个可变输出电压同步
降压转换器，采用 DCS-Control 拓扑技术
- V_IN 范围：4.5V 至 5.5V
- 高达 3.5A 的 BUCK3 (VNN) 输出电流，支持 I²C DVS 控制功能（0.65V 至
  1.45V，25mV 步长）
- 高达 3A 的 BUCK4 (V1P05A) 输出电流、高达 1.5A 的 BUCK5 (V1P8A) 输出电流
三个具有可调节输出电压的 LDO 稳压器
- LDOA1：可通过 I²C 选择的输出电压（1.35V 至 3.3V），输出电流高达 200mA
- LDOA2：可通过 I²C 选择的输出电压（1.05V、1.1V、1.15V 和 1.2V）
- LDOA3：可通过 I²C 选择的输出电压
  （1.1V、1.15V、1.2V 和 1.24V）
用于 DDR 存储器终端的 VTT LDO
三个具有转换率控制功能的负载开关
- 高达 300mA 的输出电流，压降小于 1.5% 的标称输入电压
- R_DSON < 96mΩ（输入电压为 1.8V 时）
I²C 接口（设备地址为 0x5E）支持：
- 标准模式（100kHz）
- 快速模式（400kHz）
- 快速模式+（1MHz）

应用

由 2 节、3 节或 4 节串联锂离子电池供电的产品（NVDC 或非 NVDC）
壁式供电设计，尤其是通过 12V 电源供电的设计
平板电脑、超极本和笔记本电脑
移动 PC 和移动网络设备

All trademarks are the property of their respective owners.

Regulated outputs (#)	13
Configurability	Factory programmable, Software configurable
Vin (min) (V)	5.6
Vin (max) (V)	21
Iout (max) (A)	11
Features	Comm control, Dynamic voltage scaling, Enable, Enable pin, I2C control, Overcurrent protection, Power good, Power sequencing, Synchronous rectification, Thermal shutdown, UVLO fixed
Step-up DC/DC converter	0
Step-down DC/DC converter	3
Step-down DC/DC controller	3
Step-up DC/DC controller	0
LDO	4
Iq (typ) (mA)	0.3
Rating	Catalog
Switching frequency (max) (kHz)	3100
Operating temperature range (°C)	-40 to 85
Processor supplier	Intel/Altera
Processor name	Braswell
Shutdown current (ISD) (typ) (µA)	65
Switching frequency (typ) (kHz)	2500

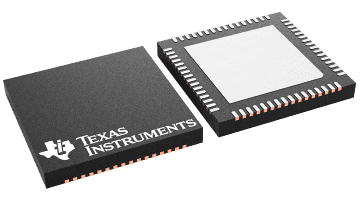

VQFN (RSK)

64 mm² 8 x 8
