TPS50601A-SP

正在供货

产品详情

TPS50601A-SP 是一款耐辐射的 7V、6A 同步降压转换器，此转换器具有高效率并集成了高侧和低侧 MOSFET，因此非常适合小型设计。通过电流模式控制减少组件数量，并通过高开关频率缩小电感器封装尺寸，从而进一步节省空间。此器件采用超小尺寸的热增强型 20 引脚陶瓷扁平封装。

输出电压启动斜坡由 SS/TR 引脚控制，可实现独立电源运行，或者跟踪状态下的运行。此外，正确配置启用与开漏电源正常引脚也可实现电源排序。此外，TPS50601A-SP 可配置为主/从模式，从而提供高达 12A 的输出电流。

高侧 FET 的逐周期电流限制可在过载情况下保护器件，并通过低侧电源限流防止电流失控，从而实现功能增强。此外，还提供可关闭低侧 MOSFET 的低侧吸收电流限值，以防止过多的反向电流。当芯片温度超过热关断温度时，热关断禁用此器件。

5962-10221：
- 耐辐射高达 100krad (Si) TID
- 无低剂量率辐射损伤增强 (ELDRS) 100 krad (Si) – 10mrad(Si)/s
- 单粒子锁定 (SEL) 对于
  LET 的抗扰度 = 75MeV-cm²/mg
- SEB 和 SEGR 抗扰度可达到 75MeV-cm²/mg，提供 SOA 曲线
- 提供 SET/SEFI 横截面图

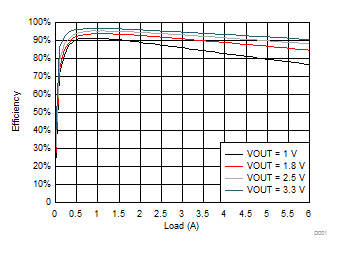

峰值效率：96.6% (V_O = 3.3V)
集成了 58mΩ/50mΩ MOSFET
电源轨：3 至 7V（输入电压）
6A 最大输出电流
灵活的开关频率选项：
- 100kHz 至 1MHz 可调内部振荡器
- 外部同步功能的频率范围：100kHz 至 1MHz
- 可针对主/从应用将同步引脚配置为 500kHz
0.804V ±1.5% 的电压基准过热、辐射以及线路和负载调节
单调启动至预偏置输出
通过外部电容器进行可调节的软启动
用于电源定序的输入使能和电源正常输出
针对欠压和过压问题的电源正常输出监控
可调节输入欠压锁定 (UVLO)

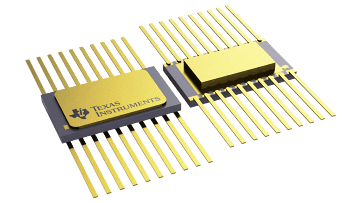

20 引脚超小型耐热增强型陶瓷扁平封装 (HKH)，适用于太空应用

Vin (min) (V)	3
Vin (max) (V)	7
Vout (min) (V)	0.804
Vout (max) (V)	6.7
Iout (max) (A)	6
Iq (typ) (mA)	5
Switching frequency (min) (kHz)	100
Switching frequency (max) (kHz)	1000
Features	Enable, Frequency synchronization, Over Current Protection, Power good, Pre-Bias Start-Up, Soft Start Adjustable, Synchronous Rectification, Tracking, UVLO adjustable
Operating temperature range (°C)	-55 to 125
Rating	Space
Regulated outputs (#)	1
Control mode	current mode
Duty cycle (max) (%)	100
Type	Converter

CFP (HKH)	20	93.726 mm² 12.7 x 7.38
DIESALE (KGD)	—	See data sheet
