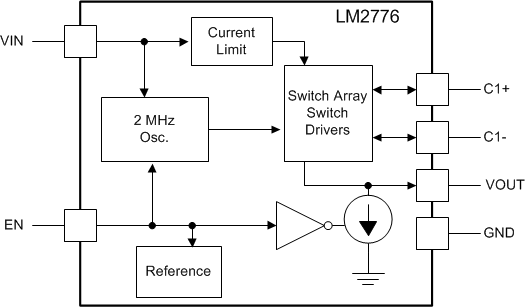

LM2776 CMOS 电荷泵电压转换器可将 2.7V 至 5.5V 范围内的正电压反相，从而获得对应的等值负电压。LM2776 采用三个低成本的电容即可提供 200mA 的输出电流，相比基于电感的转换器，解决了成本、尺寸和电磁干扰 (EMI) 多方面问题。
在大多数负载条件下，LM2776 的工作电流仅为 100µA，而工作效率高达 90% 以上，这对于需要高功率负电源的电池供电类系统而言堪称理想性能。
LM2776 一直以来始终采用 TI 的 6 引脚小外形尺寸晶体管 (SOT)-23 封装以保持小巧外形。
| Vin (min) (V) | 2.7 |
| Vin (max) (V) | 5.5 |
| Vout (min) (V) | -5.5 |
| Vout (max) (V) | -2.7 |
| Iout (max) (A) | 0.2 |
| Regulated outputs (#) | 1 |
| Switching frequency (min) (kHz) | 1700 |
| Switching frequency (max) (kHz) | 2300 |
| Iq (typ) (mA) | 0.1 |
| Features | Enable, Light Load Efficiency Mode, Output discharge, Synchronous Rectification, UVLO Fixed |
| Operating temperature range (°C) | -40 to 85 |
| Rating | Catalog |
| Type | Charge pump, Converter |
| SOT-23 (DBV) | 6 | 8.12 mm² 2.9 x 2.8 |
