TLV713P-Q1

正在供货

产品详情

TLV713P-Q1 系列低压降线性稳压器 (LDO) 具有较低的静态电流，并且线路和负载瞬态性能出色，适用于功耗敏感型应用。此系列器件可提供典型值为 1% 的精度。

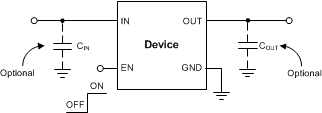

TLV713P-Q1 系列器件经过设计，无需使用输出电容即可稳定运行。移除输出电容可实现极小的解决方案尺寸。不过，TLV713P-Q1 系列器件与任何输出电容搭配使用时也可保持稳定（如果使用输出电容）。

TLV713P-Q1 还可在器件上电和使能期间提供浪涌电流控制。 TLV713P-Q1 会将输入电流限制为定义的电流限值，以防止从输入电源流出的电流过大。此功能对于电池供电类器件尤为重要。

TLV713P-Q1 系列器件采用标准的 DBV 封装，并提供了一个有源下拉电路，用于使输出负载快速放电。 TLV713P-Q1 符合 AEC-Q100 1 级标准，因此适用于汽车应用。

具有符合 AEC-Q100 的下列结果：
- 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围
- 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 H2
- 器件组件充电模式 (CDM) ESD 分类等级 C4B
输入电压范围：1.4V 至 5.5V
有无电容器均可实现稳定运行
折返过流保护
封装：5 引脚小外形尺寸晶体管 (SOT)-23
超低压降：150mA 时为 230mV
准确度：1%
低 I_Q：50µA
可用固定输出电压范围：
- 1V 至 3.3V
高电源抑制比 (PSRR)：1kHz 频率时为 65dB
有源输出放电

All trademarks are the property of their respective owners.

Output options	Fixed Output
Iout (max) (A)	0.15
Vin (max) (V)	5.5
Vin (min) (V)	1.4
Vout (max) (V)	3.3
Vout (min) (V)	1
Fixed output options (V)	1, 1.2, 1.8, 2.5, 3.3
Noise (µVrms)	73
Iq (typ) (mA)	0.05
Thermal resistance θJA (°C/W)	249
Rating	Automotive
Load capacitance (min) (µF)	0
Regulated outputs (#)	1
Features	Enable, Foldback Overcurrent protection
Accuracy (%)	1.5
PSRR at 100 KHz (dB)	17
Dropout voltage (Vdo) (typ) (mV)	230
Operating temperature range (°C)	-40 to 125

SOT-23 (DBV)

8.12 mm² 2.9 x 2.8
