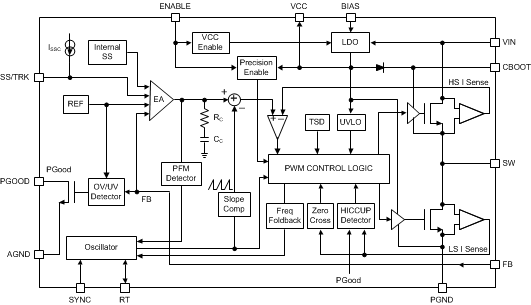

LM43603-Q1 稳压器是一款易于使用的同步降压直流/直流转换器，能够驱动高达 3A 的负载电流，输入电压范围为 3.5V 至 36V（最大绝对值 42V）。LM43603-Q1 以极小的解决方案尺寸提供优异的效率、输出精度和压降电压。扩展系列产品能够以引脚到引脚兼容封装提供 0.5A、1A 和 2A 负载电流选项。采用峰值电流模式控制来实现简单控制环路补偿和逐周期电流限制。可选 功能 包括可编程开关频率、同步、电源正常标志、精确使能、内部软启动、可扩展软启动和跟踪，可为各种 应用提供灵活且易于使用的平台应用中对通道损失进行线性补偿。轻载时的断续传导和自动频率调制可提升轻载效率。此系列只需要很少的外部组件，并且引脚排列可实现简单、最优的印刷电路板 (PCB) 布局布线。保护功能 采用了 包括热关断、VCC 欠压锁定、逐周期电流限制和输出短路保护。LM43603-Q1 器件采用 HTSSOP (PWP) 16 引脚引线式封装 (6.6mm × 5.1mm × 1.2mm)。LM43603A-Q1 版本针对 PFM 操作进行优化，推荐用于新设计。该器件与 LM4360x 和 LM4600x 系列实现了引脚对引脚兼容。
| Vin (min) (V) | 3.5 |
| Vin (max) (V) | 36 |
| Vout (min) (V) | 1 |
| Vout (max) (V) | 28 |
| Iout (max) (A) | 3 |
| Iq (typ) (mA) | 0.027 |
| Switching frequency (min) (kHz) | 200 |
| Switching frequency (max) (kHz) | 2200 |
| Features | Enable, Frequency synchronization, Light Load Efficiency, Over Current Protection, Power good, Pre-Bias Start-Up, Soft Start Adjustable, Synchronous Rectification, Tracking |
| Operating temperature range (°C) | -40 to 125 |
| Rating | Automotive |
| Regulated outputs (#) | 1 |
| Control mode | current mode |
| Duty cycle (max) (%) | 99 |
| Type | Converter |

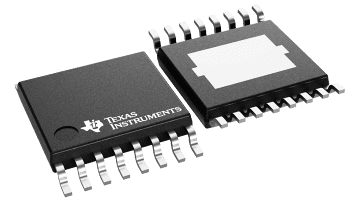

| HTSSOP (PWP) | 16 | 32 mm² 5 x 6.4 |
