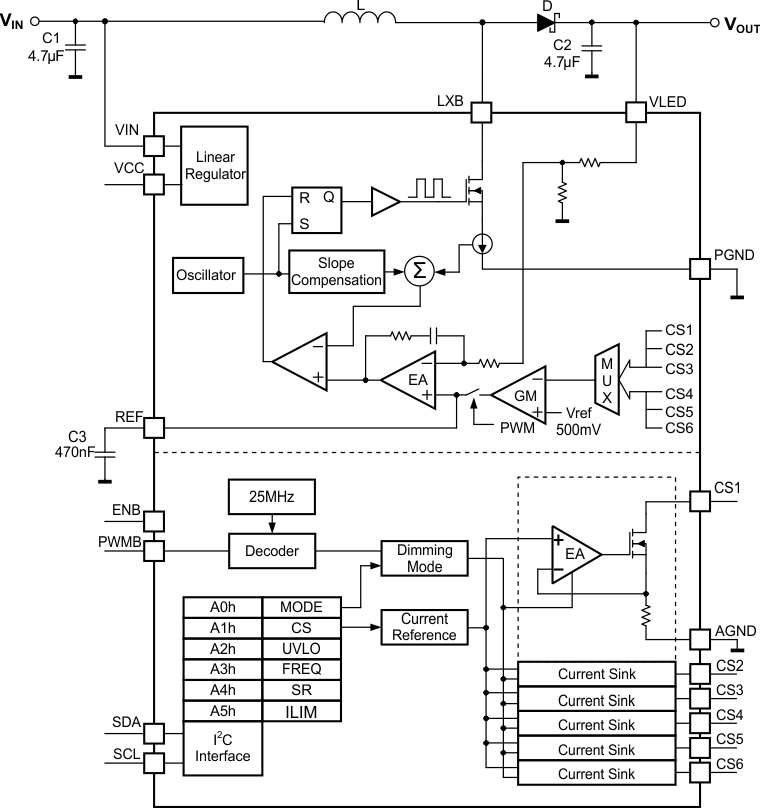

TPS61177A 器件可为笔记本 LCD 背光提供高度集成的白色 LED (WLED) 驱动器解决方案。该器件内置高效升压稳压器，稳压器集成有 1.8A、40V 功率 MOSFET。六个灌电流稳压器提供了高精度的电流调节和匹配。该器件总共可支持 72 个 WLED。此外，升压输出还可自动地将其电压调节至 WLED 正向电压以优化效率。

TPS61177A 支持模拟调光、模拟和 PWM 混合调光以及直接 PWM 调光三种方法。在模拟调光模式下，各 CS 电流将根据 PWMB 引脚上的占空比信息线性变化。在模拟和 PWM 混合调光模式下，输入 PWM 占空比信息将转换成模拟信号，以在 25% 至 100% 的亮度区域线性控制 WLED 电流。该器件还可在模拟电流低至 25% 时增加 PWM 调光。电流低于 25% 后，模拟信号会转换成 PWM 占空比信息以控制 WLED 电流的导通或关断并求取低至 1% 的 WLED 电流的平均值。增加 PWM 调光的频率与 PWMB 引脚上的输入 PWM 频率相同。TPS61177A 还支持直接 PWM 调光方法，在直接 PWM 调光模式下，将根据 PWM 输入信号同步导通或关断 WLED 电流。
