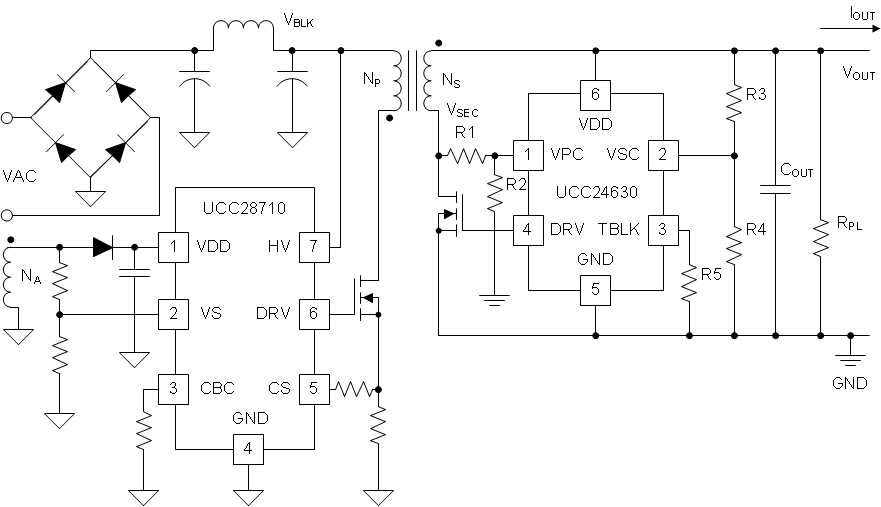

UCC24630 SR 控制器是一款高性能控制器和驱动器，面向用于二次侧同步整流的 N 沟道 MOSFET 电源器件。

控制器和 MOSFET 组合构成了一个近似理想的二极管整流器。 该解决方案不仅可直接降低整流器的功耗，同时凭借着效率的提高还能够降低一次侧的损耗。

UCC24630 采用伏秒平衡控制方法并且不与 MOSFET 的漏极直接相连，因此在较宽的输出电压范围内都是反激电源的理想选择。 SR 驱动关断阈值与 MOSFET R_DS(on) 无关，这样可优化最长导通时间。 另外，器件和布线电感所导致的二次侧电流振铃也不会影响 SR 关断阈值。

UCC24630 控制器提供了可编程的错误触发滤波器、频率检测器（可在低功耗状态期间自动切换至待机模式）和引脚故障保护。 UCC24630 兼容断续导通模式 (DCM)、转换模式 (TM) 和 CCM 三种工作模式。

凭借较宽的 VDD 工作范围以及宽范围的可编程 VPC 电压和消隐时间，该器件可应用于各类反激转换器设计。
