BQ25895

正在供货

支持高输入电压和 3.1A 升压、支持 HVDCP 功能的 I2C 单节 5A 降压电池充电器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

BQ25895 是一款适用于单节锂离子电池和锂聚合物电池的高度集成型 5A 开关模式电池充电管理和系统电源路径管理器件。此类器件支持高输入电压快速充电。低阻抗电源路径对开关模式运行效率进行了优化、缩短了电池充电时间并延长了放电阶段的电池使用寿命。

高效 5A、1.5MHz 开关模式降压充电
- 2A 充电电流下的充电效率为 93%；3A 充电电流下的充电效率为 91%
- 针对高电压输入（9V 至 12V）进行了优化
- 低功耗 PFM 模式，适合轻载运行
升压模式操作，可调输出电压范围为 4.5V 至 5.5V
- 具有高达 3.1A 输出和 500KHz 至 1.5MHz 可选频率的升压转换器
- 5V/1A 输出时的升压效率为 93%
集成控制功能，可实现充电模式与升压模式间的切换
单个输入，支持 USB 输入和可调高电压适配器
- 支持 3.9V 至 14V 输入电压范围
- 输入电流限制（100mA 至 3.25A，分辨率为 50mA），支持 USB2.0、USB3.0 标准和高电压适配器
- 通过输入电压限制（最高 14V）实现最大功率跟踪，适用于各类适配器
- 自动检测 USB SDP、CDP、DCP 以及非标准适配器
输入电流优化器 (ICO)，无需过载适配器即可最大限度地提高输入功率
充电器输出与电池终端间的电阻补偿 (IRCOMP)
借助 11mΩ 电池放电 MOSFET 实现超高的电池放电效率，放电电流高达 9A
集成 ADC，用于系统监视（电压、温度和充电电流）
窄 VDC (NVDC) 电源路径管理
- 无需电池或深度放电的电池即可瞬时启动
- 电池充电模式下实现理想的二极管运行
BATFET 控制，支持运输模式、唤醒和完全系统复位
灵活的自主和 I²C 模式，可实现出色的系统性能
高集成度包括所有 MOSFET、电流感测和环路补偿
12µA 低电池漏电流，支持运输模式
高精度
- ±0.5% 充电电压调节
- ±5% 充电电流调节
- ±7.5% 输入电流调节
安全
- 用于充电模式和升压模式的电池温度检测
- 热调节和热关断

Number of series cells	1
Charge current (max) (A)	5
Vin (max) (V)	14
Cell chemistry	Li-Ion/Li-Polymer
Battery charge voltage (min) (V)	3.84
Battery charge voltage (max) (V)	4.6
Absolute max Vin (max) (V)	22
Control topology	Switch-Mode Buck
Control interface	I2C
Features	BAT temp thermistor monitoring (hot/cold profile), IC thermal regulation, ICO (Input Current Optimization), IINDPM (Input current limit), Input OVP, Integrated ADC, Power Path, Solar input/MPPT, USB D+/D-/BC1.2 integrated, USB OTG integrated
Vin (min) (V)	3.9
Rating	Catalog
Operating temperature range (°C)	-40 to 85

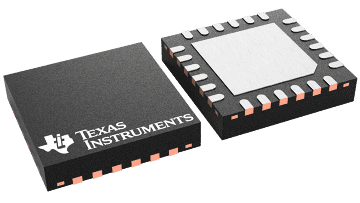

WQFN (RTW)

16 mm² 4 x 4
