TPS1H100-Q1

正在供货

产品详情

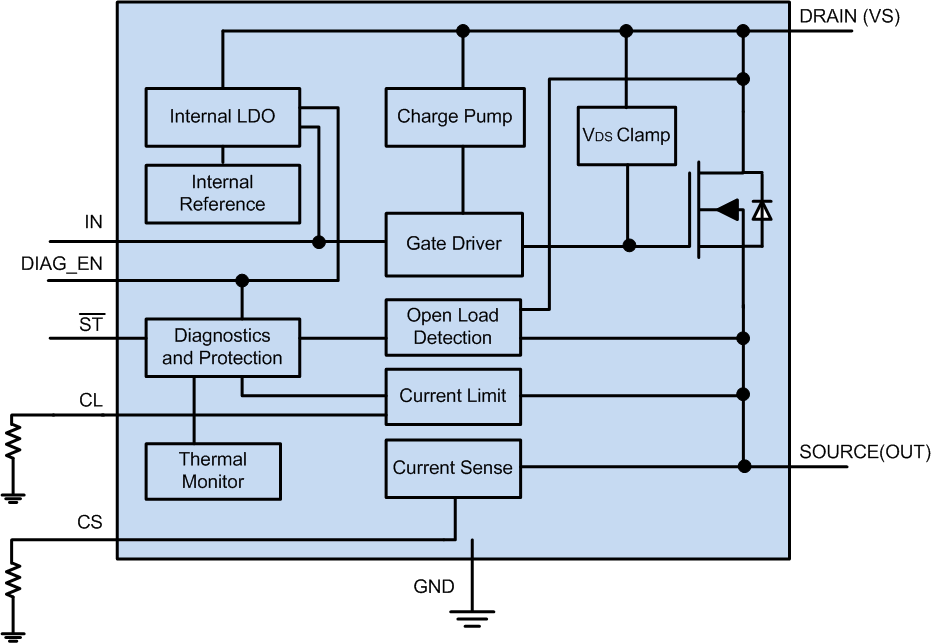

TPS1H100-Q1 是一款具有全方位保护的高侧电源开关，它集成有 NMOS 功率 FET 和电荷泵，专用于对各类阻性、感性和容性负载进行智能控制。精确的电流检测和可编程电流限制特性使该器件从市场中脱颖而出。

符合汽车类应用要求
具有符合 AEC-Q100 标准的下列特性：
- 器件温度等级 1：–40°C 至 125°C 的环境工作温度范围
- 器件 HBM ESD 分类等级 H3A
- 器件 CDM ESD 分类等级 C4B
提供功能安全
- 提供文档以帮助创建功能安全系统设计
具有全面诊断功能的单通道智能高侧电源开关
- 版本 A：开漏状态输出
- 版本 B：电流感应模拟输出
宽工作电压范围：3.5V 至 40V
超低待机电流，低于 0.5µA
工作结温范围，-40°C 至 150°C
输入控制，兼容 3.3V 和 5V 逻辑
高精度电流感应，电流为 1A 时为 ±30mA，
电流为 5mA 时为 ±4mA
利用外部电阻器实现可编程电流限制（在 0.5A 时为 ±20%）
用于对 MCU 模拟或数字接口进行多路复用的诊断使能功能
测试符合 AECQ100-12 A 级标准，
经过 100 万次接地短路测试
通过 ISO7637-2 和 ISO16750-2 电瞬变抗扰度认证
保护
- 过载和短路保护
- 电感负载负电压钳位
- 欠压锁定 (UVLO) 保护
- 具备自恢复功能的热关断/热振荡
- 接地失效保护和失电保护
- 对外部电路提供反向电池保护
诊断
- 开启和关闭状态输出的开路和电池短路检测
- 过载和接地短路检测以及电流限制
- 热关断/热振荡检测
14 引脚热增强型 PWP 封装

Number of channels	1
Operating voltage (max) (V)	40
Operating voltage (min) (V)	5
Ron (typ) (mΩ)	100
Imax (A)	4
Current limit (min) (A)	0.5
Current limit (max) (A)	7
Current limit type	Adjustable
TI functional safety category	Functional Safety-Capable
Current limit accuracy	+/-20% @ 0.5A
Current sense accuracy	+/-30mA @ 1A, +/-5mA @ 5mA
FET	Internal
Features	Current sense/monitor, Digital output, Thermal shutdown, Under voltage lock out
Operating temperature range (°C)	-40 to 125
Function	Adjustable current limit, Automotive load dump compatibility, Current monitoring, Inductive load compatibility, Inrush current control, Short circuit protection, Thermal shutdown
Rating	Automotive

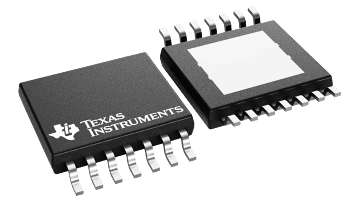

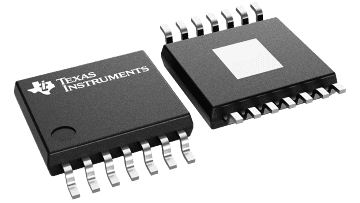

HTSSOP (PWP)

32 mm² 5 x 6.4
