TPS61093-Q1 是一款兼具高集成度和高可靠性的 1.2MHz 固定频率升压转换器。 该集成电路 (IC) 集成有 20V 电源开关、输入/输出隔离开关以及功率二极管。 当输出电流超出过载限值时，IC 的隔离开关会断开，进而使输出与输入断开连接。 这一断开功能可保护 IC 和输入电源。 在关断期间，隔离开关也会使输出与输入断开连接，以便最大限度降低泄漏电流。 当 IC 关断时，输出电容会通过内部二极管放电至低电压。 其他保护特性包括逐周期 1.1A 峰值过流保护 (OCP)、输出过压保护 (OVP)、热关断以及欠压闭锁 (UVLO)。

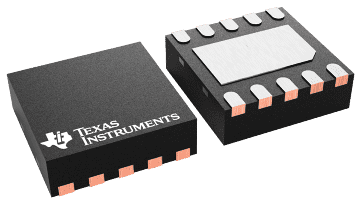

IC 的最低输入电压为 1.6V，可通过两个碱性电池、单个锂离子电池或者 3.3V 和 5V 稳压电源供电运行。 输出电压最高可升压至 17V。 TPS61093-Q1 采用带散热焊盘的 2.5mm × 2.5mm SON 封装。
All trademarks are the property of their respective owners.
| Topology | Boost |
| Vin (min) (V) | 1.6 |
| Vin (max) (V) | 6 |
| Vout (min) (V) | 1.7 |
| Vout (max) (V) | 17 |
| Switch current limit (typ) (A) | 1.1 |
| Type | Converter |
| Regulated outputs (#) | 1 |
| Switching frequency (min) (kHz) | 1200 |
| Switching frequency (max) (kHz) | 1200 |
| Iq (typ) (mA) | 0.9 |
| Features | Enable, Output discharge, Synchronous Rectification |
| Duty cycle (max) (%) | 93 |
| Operating temperature range (°C) | -40 to 125 |
| Rating | Automotive |
| WSON (DSK) | 10 | 6.25 mm² 2.5 x 2.5 |
