TPS22968-Q1

正在供货

具有可调节上升时间和输出放电功能的 2 通道、5.5V、4A、27mΩ 汽车负载开关

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

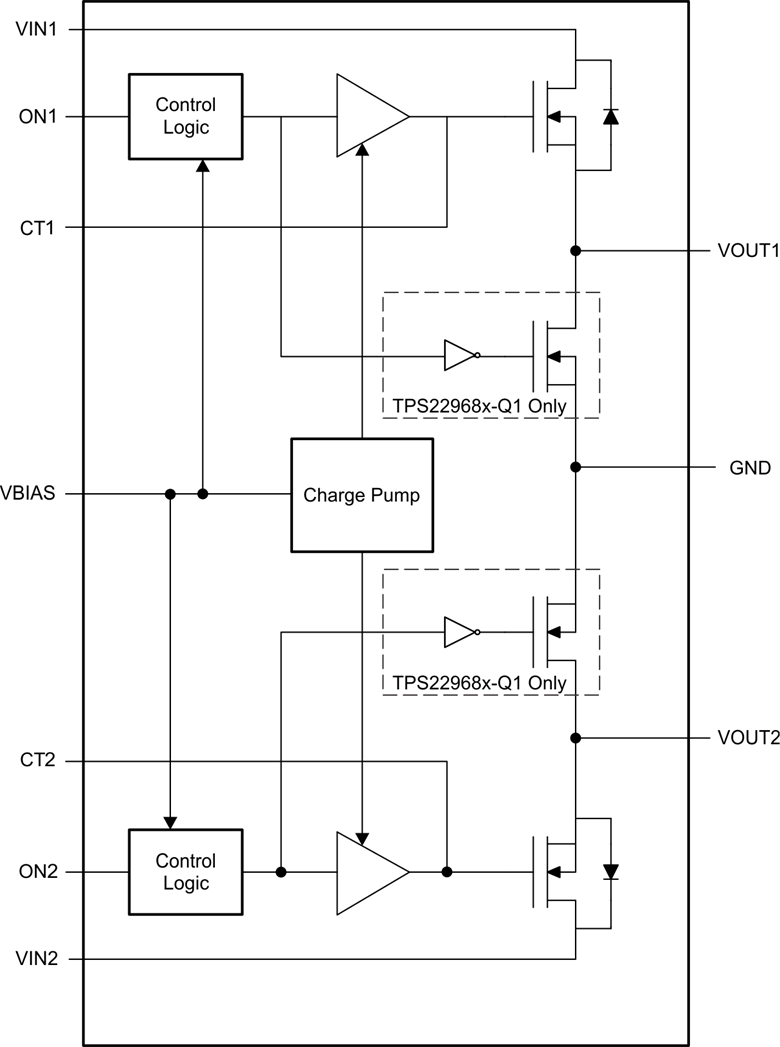

TPS22968-Q1 是一款具有可配置上升时间的小型双通道负载开关。此器件包含两个可在 0.8 至 5.5V 输入电压范围内运行的 N 通道 MOSFET，并且每通道可支持最大 4A 的持续电流。每个开关可由一个打开/关闭输入（ON1 和 ON2）独立控制，此输入可与低压控制信号直接对接。 TPS22968-Q1 包含一个 270Ω 片上负载电阻，用于在此开关被关闭时进行快速输出放电。

TPS22968-Q1 采用节省空间的小型封装 (DMG)，并且具有可湿性侧面和集成散热焊盘。可湿性侧面支持目视焊接检查。器件在自然通风环境下的额定运行温度范围为 40°C 至 125°C。

集成双通道负载开关
符合汽车应用要求:
- 器件温度 1 级（工作环境温度范围：-40°C 至 125°C）
输入电压范围：0.8V 至 5.5V
VBIAS 电压范围：2.5V 至 5.5V
导通电阻
- V_IN = 5V (V_BIAS = 5V) 时，R_ON = 29mΩ
- V_IN = 3.3V (V_BIAS = 5V) 时，R_ON = 27mΩ
- V_IN = 1.8V (V_BIAS = 5V) 时，R_ON = 26mΩ
每通道最大 4A 持续开关电流
低静态电流
- V_BIAS = 5V 时为 58μA（双通道）
低控制输入阈值支持使用 1.2/1.8/2.5/3.3V 逻辑器件
可通过 CT 引脚⁽¹⁾ 配置上升时间
快速输出放电 (QOD)⁽²⁾
10 引脚晶圆级小外形无引线 (WSON) 封装，具有可湿性侧面
静电放电 (ESD) 性能经测试符合 JEDEC STD 标准
- ±2kV 人体模型 (HBM) 和 ±1kV 器件充电模型 (CDM)
锁断性能达 100mA，符合 JESD 78 II 类规范的要求
通用输入输出 (GPIO) 使能 - 高电平有效有关 CT 值与上升时间的关系，请参见此特性通过一个 270Ω 电阻将开关的输出放电至接地 (GND)，从而防止输出悬空。

应用

汽车电子产品
信息娱乐
仪表板
ADAS

All trademarks are the property of their respective owners.

Number of channels	2
Vin (min) (V)	0.8
Vin (max) (V)	5.5
Imax (A)	4
Ron (typ) (mΩ)	27
Shutdown current (ISD) (typ) (µA)	0.5
Quiescent current (Iq) (typ) (µA)	55
Soft start	Adjustable Rise Time
Current limit type	None
Features	Quick output discharge, Reverse current protection
Rating	Automotive
Operating temperature range (°C)	-40 to 125
FET	Internal
Device type	Load switches
Function	Inrush current control, Reverse current blocking

WSON (DMG)

6 mm² 3 x 2
