TPS61175-Q1 是一款单片开关稳压器，带有集成的 3A/40V 电源开关。 此器件可配置成多种标准开关稳压器拓扑，包括升压、SEPIC 和反激式。 此器件具有宽输入电压范围，可支持输入电压来自多节电池或者 5V、12V 稳压电源轨的应用。
TPS61175-Q1 使用电流模式脉宽调制 (PWM) 控制来调节输出电压。 PWM 的开关频率可由外部电阻或外部时钟信号设定。 用户可将开关频率编程设定在 200kHz 至 2.2MHz 之间。

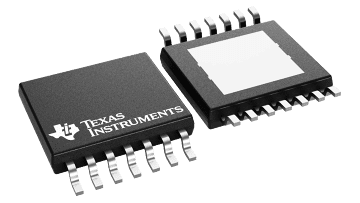

此器件的可编程软启动功能可限制启动期间的浪涌电流，并且还具有逐脉冲过流限制和热关断等其它内置保护特性。 TPS61175-Q1 采用带有 PowerPAD 的 14 引脚 HTSSOP 封装。
All trademarks are the property of their respective owners.
| Topology | Boost, Flyback, Forward, SEPIC |
| Vin (min) (V) | 2.9 |
| Vin (max) (V) | 18 |
| Vout (min) (V) | 2.9 |
| Vout (max) (V) | 38 |
| Switch current limit (typ) (A) | 3.8 |
| Type | Converter |
| Regulated outputs (#) | 1 |
| Switching frequency (min) (kHz) | 160 |
| Switching frequency (max) (kHz) | 2640 |
| Iq (typ) (mA) | 3 |
| Features | Enable, Frequency synchronization, Light Load Efficiency, Nonsynchronous |
| TI functional safety category | Functional Safety-Capable |
| Duty cycle (max) (%) | 93 |
| Operating temperature range (°C) | -40 to 125 |
| Rating | Automotive |

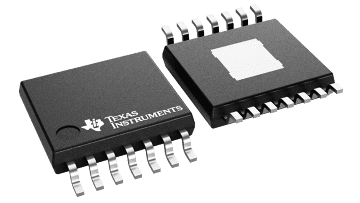

| HTSSOP (PWP) | 14 | 32 mm² 5 x 6.4 |
